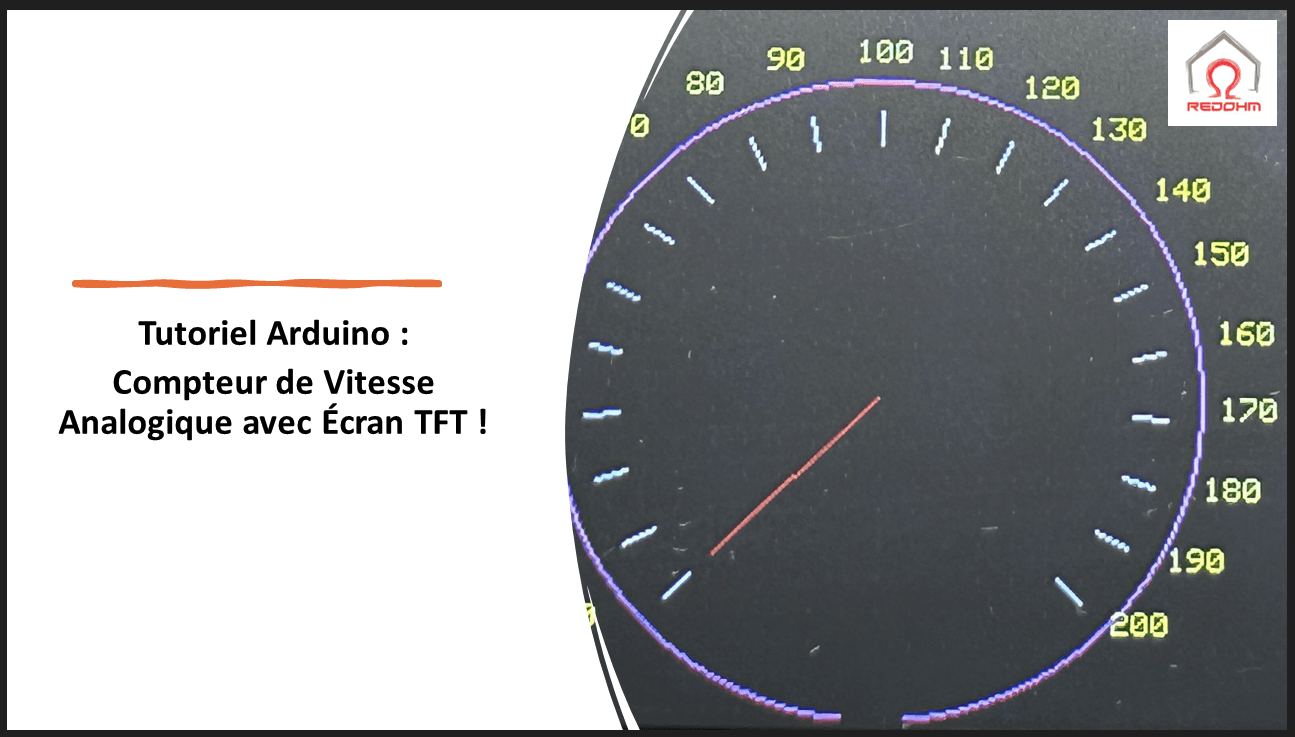

Tutoriel Arduino : Compteur de Vitesse Analogique avec Écran TFT !

.

Ce programme est conçu pour fonctionner avec une carte Arduino et un écran TFT. Son objectif principal est d’afficher un compteur de vitesse sur l’écran TFT, simulant ainsi un tableau de bord analogique, comme celui que l’on pourrait trouver dans une voiture ou une moto.

  1. Fonctionnement de base :
    • Le programme lit une valeur analogique (provenant d’un capteur ou d’un potentiomètre connecté à la broche A9 de l’Arduino) qui est censée représenter une vitesse.
    • Cette valeur analogique est ensuite mappée (ou convertie) en une valeur de vitesse allant de 0 à une vitesse maximale définie (dans ce cas, Vitesse_max est définie à 150).
    • Le programme utilise la vitesse déduite pour ajuster une aiguille sur l’écran TFT. Cette aiguille indique la vitesse actuelle, similaire à un compteur de vitesse analogique. Outre l’aiguille, le programme affiche la vitesse exacte numériquement sur l’écran.
  2. Caractéristiques visuelles :
    • L’écran TFT affiche un cercle représentant le compteur de vitesse, avec des marques (ou graduations) pour indiquer différentes vitesses. Ces marques sont espacées de 10 unités de vitesse et sont accompagnées de chiffres pour faciliter la lecture.
    • Une aiguille pivote autour du centre du cercle, indiquant la vitesse actuelle.
  3. Mise à jour dynamique :
    • Le programme vérifie en continu la valeur analogique lue. Il met à jour l’affichage de l’aiguille et de la valeur numérique en conséquence.
    • Le programme évite les mises à jour inutiles pour réduire les clignotements sur l’écran. »Il met à jour l’affichage seulement quand la vitesse change.

Pourquoi le système de coordonnées sur un écran TFT diffère-t-il de la convention mathématique? Comment cela impacte-t-il la programmation sur ces écrans?

Lorsque nous parlons du cercle trigonométrique standard en mathématiques, il commence avec 0° à droite (sur l’axe des abscisses positif) et augmente dans le sens antihoraire.

Cependant, dans de nombreux systèmes de graphiques informatiques, y compris la plupart des écrans TFT pilotés par Arduino, le système de coordonnées est différent :

  1. Origine (0,0) : L’origine du système de coordonnées se trouve généralement dans le coin supérieur gauche de l’écran, et non au centre.
  2. Direction positive de l’axe Y : Dans la plupart des systèmes trigonométriques, l’axe Y est positif vers le haut. Mais dans de nombreux systèmes graphiques, l’axe Y est positif vers le bas.
  3. Sens de rotation : En trigonométrie, l’angle augmente dans le sens antihoraire. Cependant, sur les écrans TFT, c’est différent. L’axe Y positif change la direction. Les objets tournent dans le sens horaire.

Ces différences peuvent rendre la translation des concepts mathématiques trigonométriques dans le monde du graphisme informatique un peu déroutante au début. C’est pourquoi, par exemple, le cercle trigonométrique commence souvent à un angle différent, comme 135° pour le compteur dans le code que nous avons examiné, afin d’avoir le point de départ à l’endroit souhaité.

Ainsi, lors de la programmation pour des écrans TFT ou d’autres systèmes de graphiques informatiques, nous devons prendre en compte ces différences et ajuster les calculs en conséquence.

Pourquoi est-il nécessaire de convertir les degrés en radians lors de l’utilisation de fonctions trigonométriques sur Arduino?

Sur Arduino, la nécessité de traduire les degrés en radians n’est pas due à une limitation spécifique de la plate-forme Arduino elle-même, mais plutôt à la manière dont les fonctions trigonométriques standard, telles que sin() et cos(), sont définies dans la plupart des langages de programmation, y compris le C++ utilisé par l’Arduino.

Voici quelques raisons pour lesquelles les radians sont utilisés pour les fonctions trigonométriques :

Définition mathématique : En mathématiques, le radian est la mesure standard pour les angles. C’est une unité sans dimension qui représente le rapport entre la longueur d’un arc et le rayon du cercle. Cette propriété rend les radians plus fondamentaux et naturels pour décrire les angles dans le contexte des mathématiques.

Simplicité des formules : De nombreuses formules en trigonométrie, en analyse et en physique sont plus simples lorsqu’elles sont exprimées en radians. Par exemple, la dérivée de sin(x) est cos(x) seulement si x est en radians.

Facebook Twitter Youtube

Grabcad Thingiverse Cults

Page d'accueil du site







Découvrez comment transformer un écran TFT en pseudo-oscilloscope!

.

Dans cette vidéo, nous allons explorer comment utiliser un écran TFT pour visualiser en temps réel les signaux provenant de deux broches analogiques. C’est un outil idéal pour ceux qui souhaitent avoir un aperçu rapide et pratique des signaux électroniques sans investir dans un oscilloscope professionnel.

🔹 Points clés de la vidéo :

1️⃣ Explication de la vitesse de balayage et comment elle est contrôlée par la broche A10.
2️⃣ Visualisation des signaux de A8 et A9 en différentes couleurs.
3️⃣ Utilisation d’un interrupteur pour ajuster l’offset du tracé.

Exemple d’etude :

  • Comprendre le fonctionnement du balayage de notre pseudo-oscilloscope

Le balayage de notre pseudo-oscilloscope est un processus par lequel les signaux électriques sont « balayés » ou tracés horizontalement à travers l’écran, permettant à l’utilisateur de visualiser les variations du signal sur une période de temps. Voici une explication détaillée:

  1. Initialisation: Au début du balayage, une position de départ est définie sur le côté gauche de l’écran (par exemple, la variable x initialisée à 30 dans votre code).
  2. Conversion du Signal: Notre oscilloscope lit les valeurs de tension à partir des broches d’entrée (dans votre cas, A8 et A9). Ces valeurs analogiques sont converties en positions verticales sur l’écran à l’aide de la fonction map(). Ainsi, chaque valeur de tension est représentée par un point sur l’écran.
  3. Tracé du Signal: Chaque valeur lue est dessinée pixel par pixel à partir de la position horizontale initiale. À chaque nouvelle lecture, la position horizontale (x) est incrémentée, créant ainsi un tracé continu qui se déplace horizontalement à travers l’écran.
  4. Vitesse de Balayage: La vitesse à laquelle le tracé se déplace horizontalement est déterminée par la valeur du potentiomètre connecté à la broche A10. Cela permet à l’utilisateur d’ajuster la vitesse de balayage et donc la résolution temporelle de l’affichage.
  5. Réinitialisation: Une fois que le tracé atteint la fin de l’écran ou une position prédéfinie (comme tft.width() - 10), l’écran est effacé et le tracé recommence depuis la position initiale. Cette action simule le comportement d’un véritable oscilloscope, où une fois que le tracé atteint la fin de l’écran, il « revient » pour commencer un nouveau balayage.
  6. Affichage Continu: La boucle de balayage se répète indéfiniment, permettant ainsi une visualisation continue des signaux d’entrée en temps réel.

En résumé, le balayage de notre pseudo-oscilloscope est une représentation visuelle d’un signal électrique au fil du temps, tracé horizontalement sur un écran à une vitesse ajustable.
