LattePanda 2 GB/32 GB – DFR0418

.

Mise à jour le 19/02/2020 : Dans cet article vous trouverez les caractéristiques principales de la carte LattePanda 2 GB/32 GB  ou sous la référence constructeur   DFR0418

Sommaire :



.separateur-redohm-001

Présentation de la carte  LattePanda 2 GB/32 GB

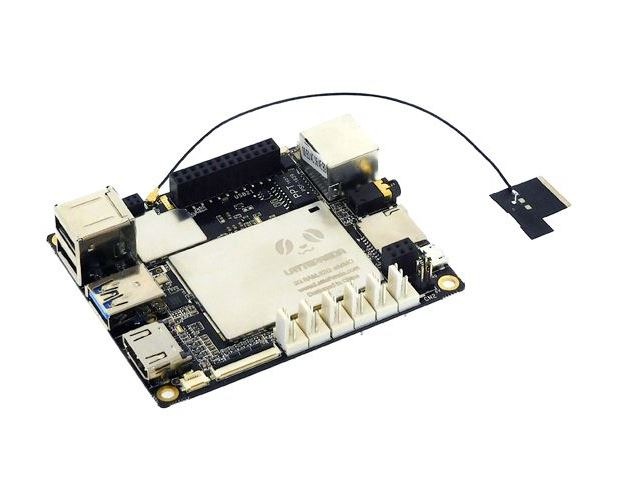

Carte LattePanda 2 GB/32 GB + Win10 . vue de dessus

Carte LattePanda 2 GB/32 GB + Win10 . Référence constructeur DFR0418

La carte de développement LattePanda est un ordinateur monocarte compatible Arduino. Elle fonctionne sous Windows 10 Home Edition 32 bits (avec la licence incluse) installé sur une mémoire flash de 32 GB intégrée. Le LattePanda fonctionne sur une base d’Intel ATOM X5-Z8300 comportant 2 GB de mémoire RAM.

Le LattePanda peut se connecter à un moniteur (via port HDMI ou MIPI-DSI) et propose une connectivité complète: WiFi, Bluetooth 4.0, 2 ports USB 2.0, port USB 3.0, port microSD (carte microSD non livrée), port audio Jack 3.5, connecteur RJ45 et 6 connecteurs pour capteurs compatibles Gravity. Le LattePanda peut effectuer les tâches simples d’un PC de bureau (feuilles de calcul, traitement de texte, décodage flux vidéos 1080p, internet, jeux peu gourmands en ressources…).

Cette carte comprend également un ATMega32u4 compatible Arduino Leonardo se programmant directement à partir de Windows via le logiciel Arduino. Elle comporte un connecteur 2×12 points permettant l’accès aux différentes entrées/sorties.

.

Retour au sommaire

.

separateur-redohm-001

Caractéristiques de la carte  LattePanda 2 GB/32 GB
  •  alimentation: 5 Vcc/maxi 2 A via prise micro-USB
  •  CPU: Intel Cherry Trail Atom X5-Z8300 Quad Core 1,8 GHz
  •  GPU: Intel HD Graphics intégré au CPU
  •  WiFi: 2,4 GHz, 802.11 2,4 GHz, livré avec une antenne WiFi
  •  Bluetooth 4.0
  • mémoire RAM: 2 GB DDR3L​
  • mémoire flash: 32 GB
  • bios UEFI
  • 2 ports USB 2.0
  • 1 port USB 3.0
  • Port Ethernet RJ45: 100 Mb
  • 2 E/S raccordées au CPU Intel
  • 20 E/S compatibles Arduino raccordées sur un ATMega32u4
  • 6 connecteurs Gravity pour capteur compatible
  • Support pour cartes micro-SD
  • Sorties audio: HDMI et jack 3,5 mm
  • Sorties vidéo: HDMI et MIPI-DSI
  • Dimensions: 88 x 70 mm
  • Poids: 55 g.
  • Référence DFRobot: DFR0418

.

Retour au sommaire

.

separateur-redohm-001

Construire le Wifi sur la carte LattePanda

Installez l’antenne Wi-Fi en branchant l’extrémité arrondie dans la prise «ANT» située à côté des broches GPIO de la carte.

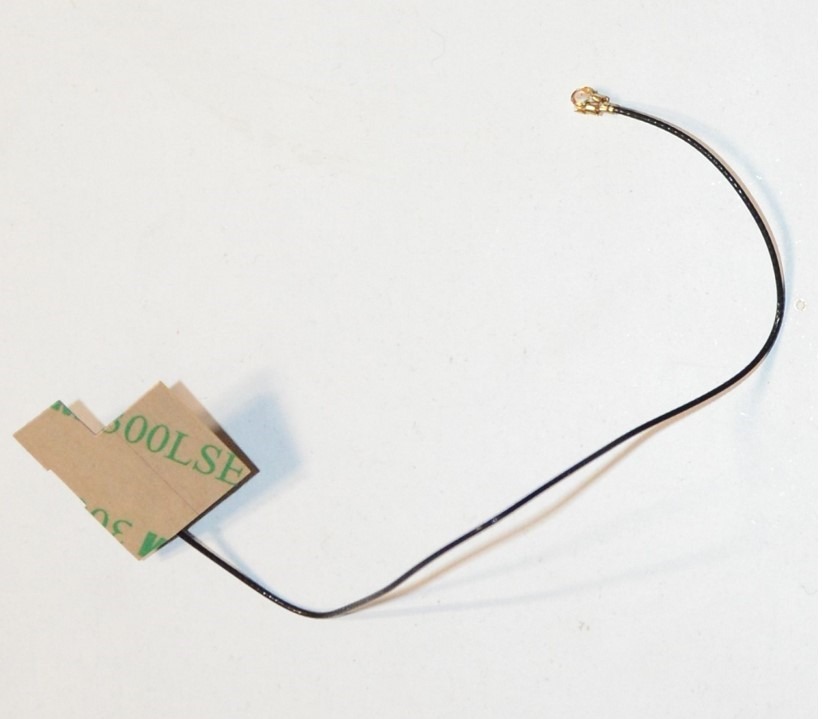

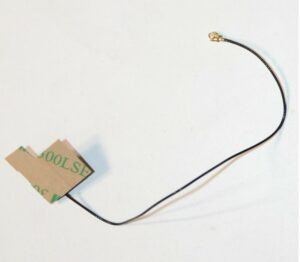

LattePanda - antenne Wi-Fi

LattePanda – antenne Wi-Fi

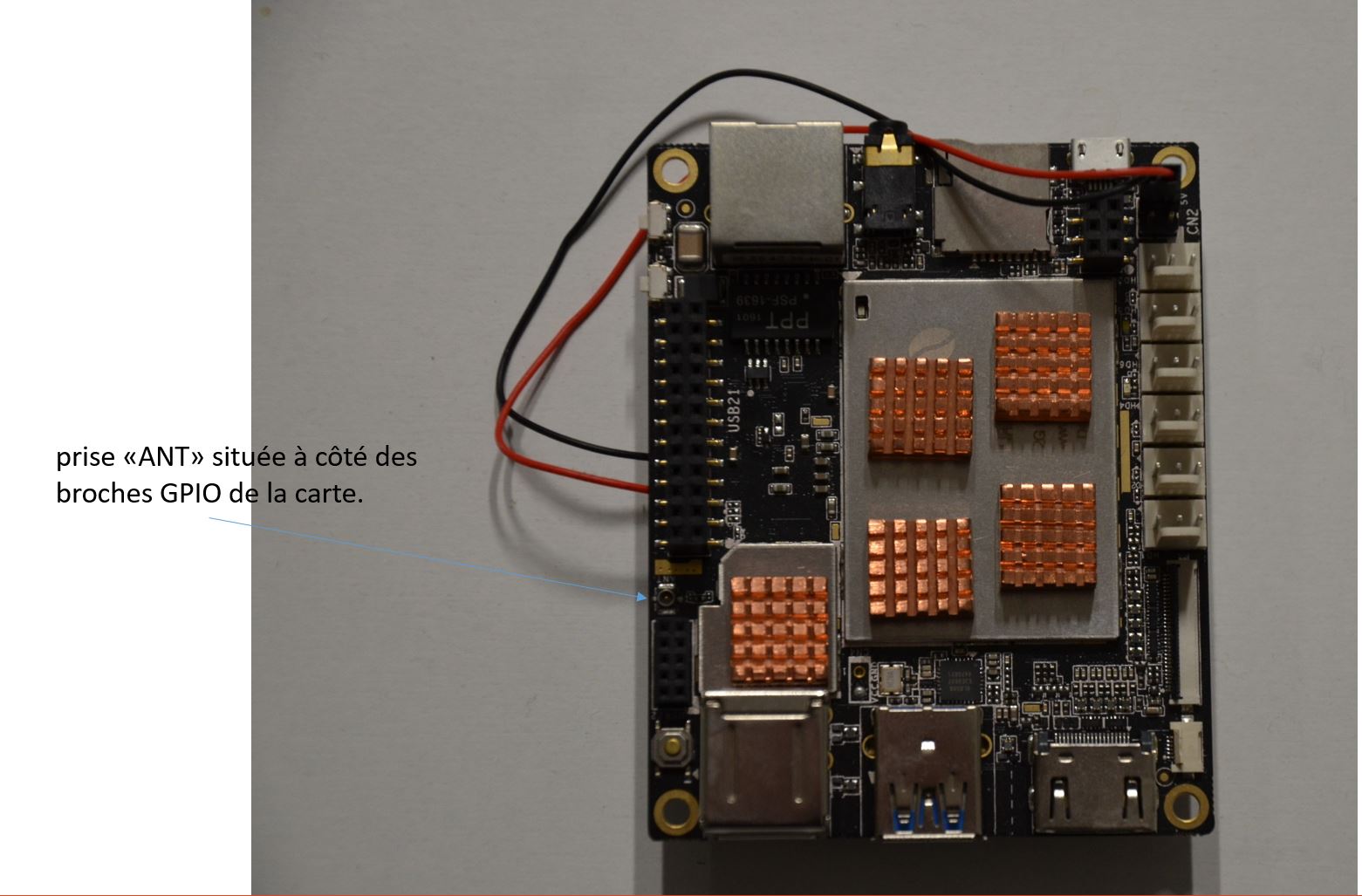

LattePanda LattePanda repérage de la prise d’antenne

.

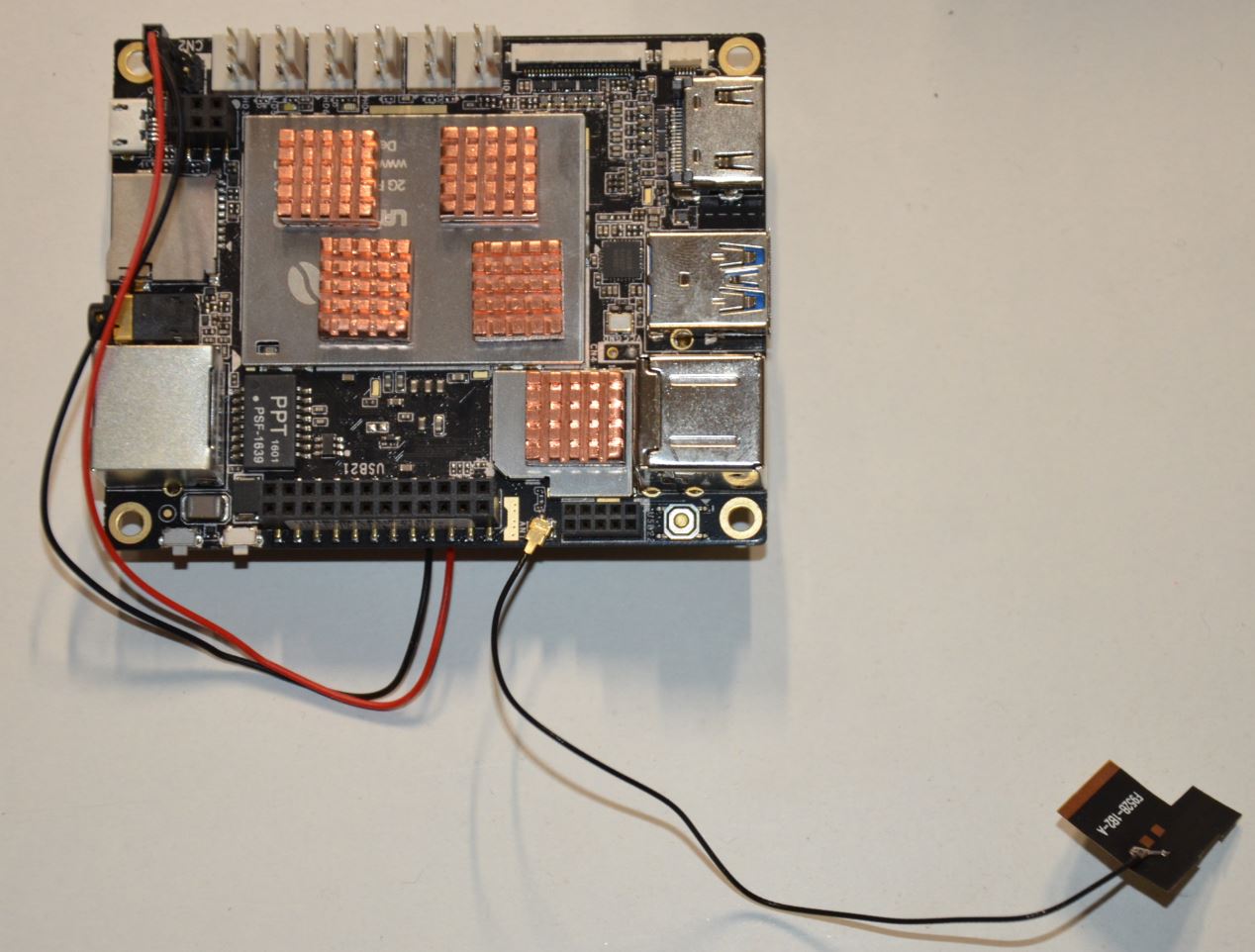

L'antenne raccordée

L’antenne raccordée

Sous Windows, sélectionnez une connexion Wi-Fi en cliquant sur l’icône Wi-Fi dans la barre d’état système en bas à droite de l’écran. Suivez l’assistant pour configurer une connexion.

A savoir :  un signal Wi-Fi faible peut empêcher l’établissement d’une connexion Wi-Fi. Vérifiez que l’antenne est correctement connectée à la carte et assurez-vous qu’un réseau Wi-Fi est disponible.



Retour au sommaire

.

separateur-redohm-001

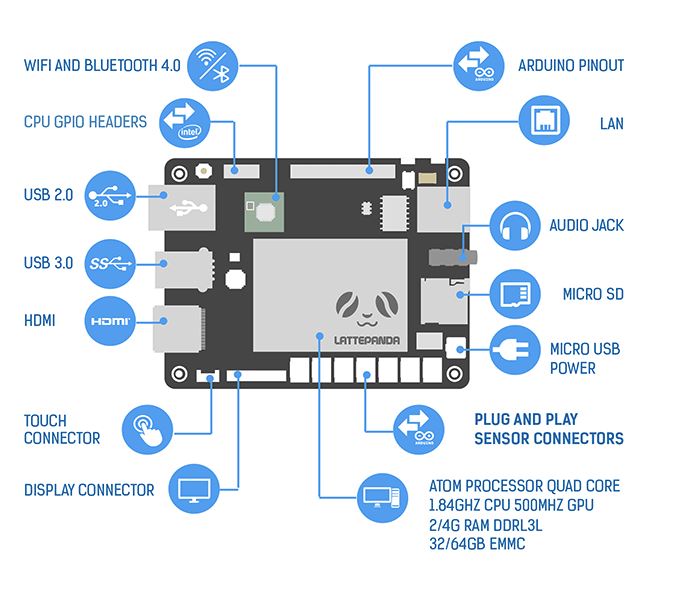

Périphériques optionnels

LattePanda est compatible avec une large gamme de périphériques. Vous pouvez connecter tout périphérique compatible USB, tel qu’un lecteur flash, une souris et un clavier, ou une webcam aux ports USB 3.0 et 2.0. Le support de carte SD prend en charge une capacité de stockage supplémentaire à partir d’une mini carte SD.Vous pouvez également connecter le LattePanda à un périphérique de haut-parleur externe via sa prise audio 3,5 mm. Le coprocesseur compatible Arduino de LattePanda avec des en-têtes plug-and-play et des broches GPIO prend en charge des capteurs et des actionneurs 5 V standard qui lui permettent d’interagir avec le monde physique.

.

Périphériques optionnels
Périphériques optionnels

.

Retour au sommaire

.



separateur-redohm-001

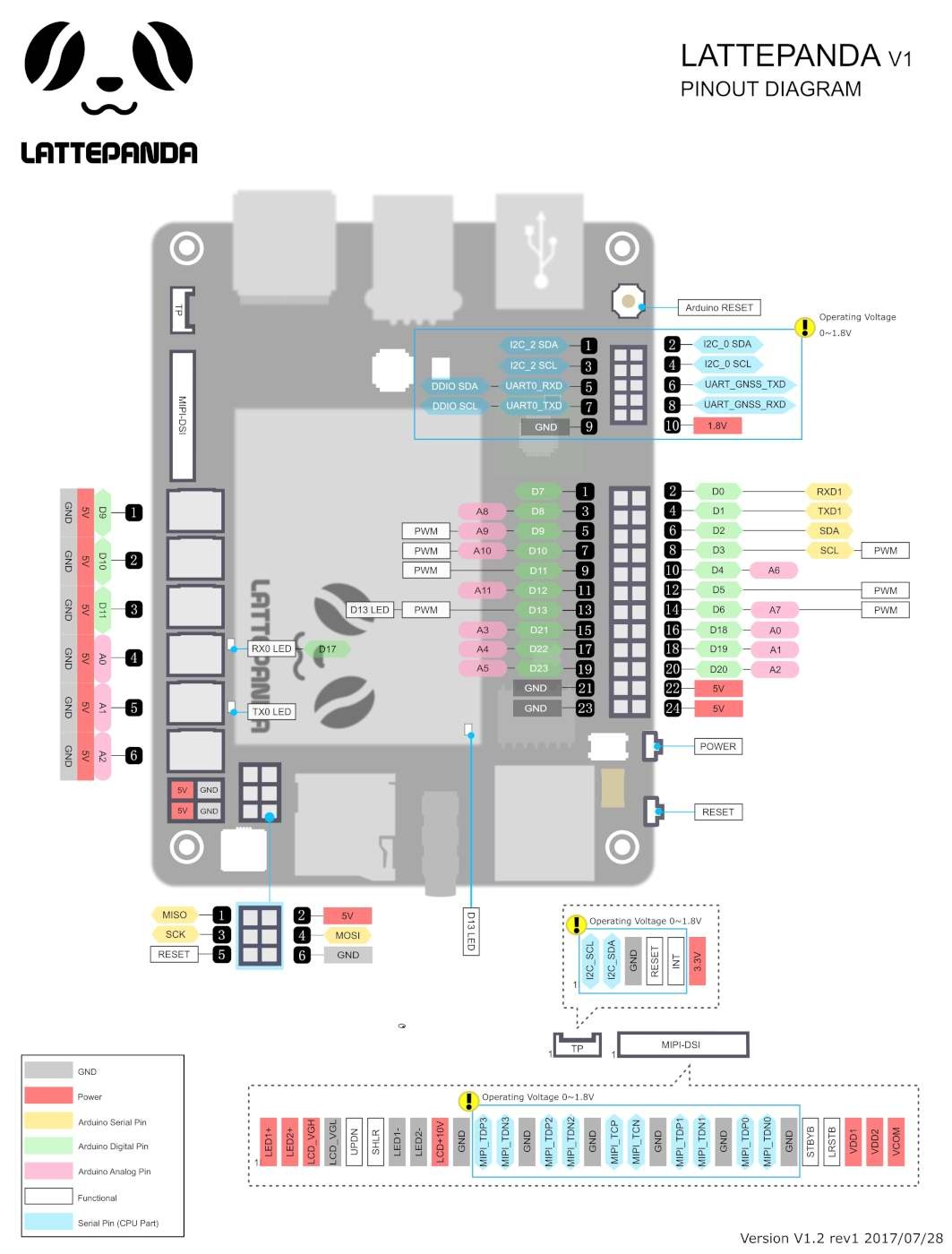

Pinout carte LattePanda


.

LattePanda PinOUT

.

Les broches de la zone U2 sont affectées au noyau ATmega32u4. Chacune des 20 broches numériques (A0 – A5, D0 – D13) de la zone U2 peut être utilisée comme entrée ou sortie, chacune fonctionnant en 5 volts. Chaque broche peut émettre ou recevoir 40 mA et chacune a une résistance de tirage interne (déconnectée par défaut) de 20 à 50 000 ohms.

Attention : Le dépassement de 40 mA sur toute broche d’E / S peut endommager définitivement l’ATmega32u4.

Entrées analogiques : A0 – A5, A6 – A11 (sur D4, D6, D8, D9, D10 et D12). Le LattePanda dispose de 12 entrées analogiques, appelées A0 à A11, qui peuvent également être utilisées comme entrée / sortie numérique. Chaque broche a une résolution de 10 bits (soit 1024 valeurs différentes).

Série: D0 (RX) et D1 (TX). Utilisé pour recevoir (RX) et transmettre (TX) des données série TTL.

Interruptions externes : D3 (interruption 0), D2 (interruption 1), D0 (interruption 2), D1 (interruption 3) et D7 (interruption 4). Ces broches peuvent être configurées pour déclencher une interruption sur une valeur basse, un front montant ou descendant ou un changement de valeur.

PWM : D3, D5, D6, D9, D10 et D13 fournissent une sortie PWM 8 bits.

SPI : D16 (MOSI), D14 (MISO), D15 (SCK).

LED : D13 Il y a une LED intégrée pilotée par la broche numérique 13.

TWI: D2 (SDA), D3 (SCL).

Reset: amenez cette ligne LOW pour réinitialiser le microcontrôleur. Généralement utilisé pour ajouter un bouton de réinitialisation aux boucliers qui bloquent celui sur la carte.

.

Retour au sommaire

.

separateur-redohm-001

Réalisation avec le LattePanda

.





.

Retour au sommaire

.

separateur-redohm-001

Accessoires pour LattePanda

.

Câbles Gravity FIT0514 pour LattePanda:

Câbles Gravity FIT0514 pour LattePanda
Câbles Gravity FIT0514

.

Cordons Gravity permettant le raccordement de capteurs et modules Gravity de DFRobot sur une carte LattePanda.

  • Longueur : 20 cm
  • Tension maxi : 50 Vcc
  • Courant maxi : 1 A
  • Couleur des conducteurs :
    – Rouge: alimentation
    – Noir: masse
    – Orange: signal
  • Référence DFRobot : FIT0514.
  • Fournisseur :  Gotronic

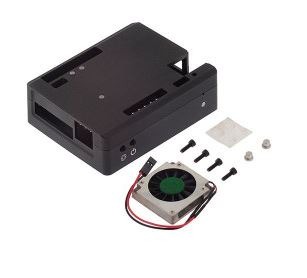

Coffret en aluminium FIT0530 pour LattePanda :

Coffret en aluminium FIT0530

Coffret en aluminium FIT0530

Boîtier en aluminium spécialement conçu pour les ordinateurs monocarte LattePanda. Des perforations laissent un accès aux entrées/sorties de la carte et aux boutons « Power » et « Reset ».

Ce boîtier est livré avec un ventilateur et un refroidisseur avec adhésif à coller sous le LattePanda et à raccorder sur une broche 5 Vcc.

  • Fermeture :  par vis .
  • Dimensions : 77,5 x 54 x 31 mm.
  • Référence DFRobot : FIT0530
  • Fournisseur :  Gotronic

.





Retour au sommaire

.

separateur-redohm-001

A savoir sur l’utilisation des informations

Les informations sur les caractéristiques et spécificités de la carte LattePanda qui sont fournis sur cette page correspondent  aux informations des fiches techniques du constructeur si malgré le soin apporté à la réalisation de cet article une erreur s’est glissée dans ces lignes nous ne pourrions en être tenu responsable.

Les programmes , schémas et autres que ceux donnés par le constructeur font parti des montages utiles à nos applications si malgré le soin apporté à nos montages une erreur s’est glissée dans ces lignes nous ne pourrions en être tenu responsable .

L’ensemble des informations techniques de cet article a été utilisé pour nos applications, elles vous sont fournies comme un exemple de document de travail. Mais nous ne pourrions être tenu responsables d’une mauvaise utilisation de celle-ci.
