Mise à jour le 15/02/2020 – Rubrique traitant du module led RGB 8 mm Grove , en particulier sur Arduino méga et nano . Nous traitons des 2 versions 104030006 / 104020048
.
Sommaire :
- Définition du codage RGB
- Description technique du module RGB Grove 104030006
- Installation de la bibliothèque ChainableLED
- Intégration de la bibliothèque ChainableLED dans votre programme
- Comment choisir une couleur rapidement ?
- Exemple de programme .
- Programme minimum pour le fonctionnement des Led RGB Grove ( mode RGB ) avec tutoriel vidéo .
- Fonctionnement des Led RGB Grove ( mode HSB ) . avec tutoriel vidéo .
- Défilement de toutes les couleurs
- Programme qui vous permettra de choisir le spectre lumineux en RGB
- Comment choisir plusieurs spectres lumineux par l’intermédiaire de 3 boutons ?
- Programme simulant le battement du cœur par l’incrémentation de la valeur de la luminosité.
- Programme simulant le battement du cœur par l’incrémentation de la valeur de la luminosité avec modification de la vitesse en fonction de l’effort
- Programme sur Arduino nano ( en cours )
- Matériel nécessaire
- Programme
- Retour au menu tutoriel .
Retour au sommaire
Définition du codage RGB |
.
Rouge, vert, bleu, abrégé en RVB ou en RGB, de l’anglais « Red, Green, Blue » est, des systèmes de codage informatique des couleurs, le plus proche du matériel. Les écrans d’ordinateurs reconstituent une couleur parsynthèse additive à partir de trois couleurs primaires, un rouge, un vert et un bleu, formant sur l’écran une mosaïque trop petite pour être aperçue. Le codage RVB indique une valeur pour chacune de ces couleurs primaires.
.
Retour au sommaire
Description technique du module RGB Grove 104030006 et du modéle 104020048 |

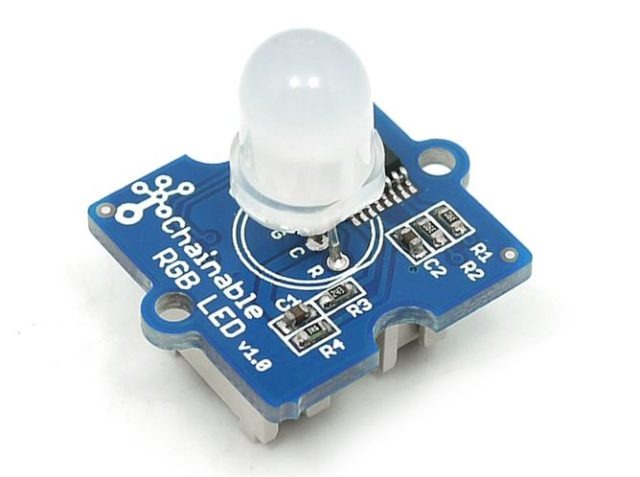

Ce module led RGB 8 mm Grove , permet d’obtenir une couleur au choix à partir d’une sortie d’un microcontrôleur (Arduino, Seeeduino, etc.). Possibilité de mettre jusqu’à 1024 modules en cascade.
Caractéristiques et spécificités du modéle 104030006
- Tension de fonctionnement : 5V
- Courant de fonctionnement : 20mA
- Protocole de communication : Serial
- Interface : compatible Grove .Connectique non compatible avec Tinker Kit
- Couleur : RGB
- Dimensions : 20 x 20 x 25 mm
- Référence Seeedstudio : 104030006 (remplace COM53140P)
Caractéristiques et spécificités du modéle 104020048 Version 2.00
- Interface : série compatible Grove
- Alimentation : 5 Vcc
- Consommation : 20 mA
- Couleur : RGB
- Dimensions : 40 x 20 x 15 mm
- Température de fonctionnement : -40 à 85 ℃
- Version : 2.0
- Référence Seeedstudio : 104020048 (remplace 104030006)
A savoir :
La version 2.00 ( 104020048 ) du point de vue fonctionnement est identique à la Version 1.00 (104030006 ) .La seule différence notable se trouve sur la partie du circuit imprimé, il est plus grand que la version 1.00. Cette modification a été faite pour que les câbles ne soient plus tordus.
Information de Seeedstudio .
.
Retour au sommaire
Installation de la bibliothèque ChainableLED |
- Prenez la dernière version de la section de téléchargement de GitHub. (https://github.com/pjpmarques/ChainableLED/downloads
- Décompressez le fichier dans la bibliothèques IDE Arduino.
–
Retour au sommaire
Intégration de la bibliothèque ChainableLED |
.
bibliothèque Arduino compatible avec Grove chainable LED et la puce P9813. Il permet de contrôler une chaîne de LED individuellement. Prise en charge des espaces de couleurs RVB et HSB pour régler la couleur de chaque LED individuellement.
Attention dans certaine version la fonction leds . init () ; est obligatoire
.
1 2 3 4 5 6 7 |
// à mettre dans la fonction setup void setup () { // initialisation du réseau de led leds . init (); } |
.
Retour au sommaire
Comment choisir une couleur rapidement ? |
.
Utilisation du logiciel Paint : Paint est un programme de dessin qui vous permet de créer des dessins ou de modifier des images numériques, il vous permet aussi d’enregistrer des fichiers d’images à l’aide de différents formats de fichier.
1 -Démarrer le logiciel Paint de Windows ( voici la procédure pour Windows 7 )
Pour ouvrir Paint, cliquez sur le bouton Démarrer, sur Tous les programmes, sur Accessoires, puis sur Paint.
ou également
Vous pouvez ouvrir Paint en procédant comme suit. Cliquez sur le bouton Démarrer. Dans la zone de recherche, tapez Paint, puis, dans la liste des résultats, double-cliquez sur Paint.

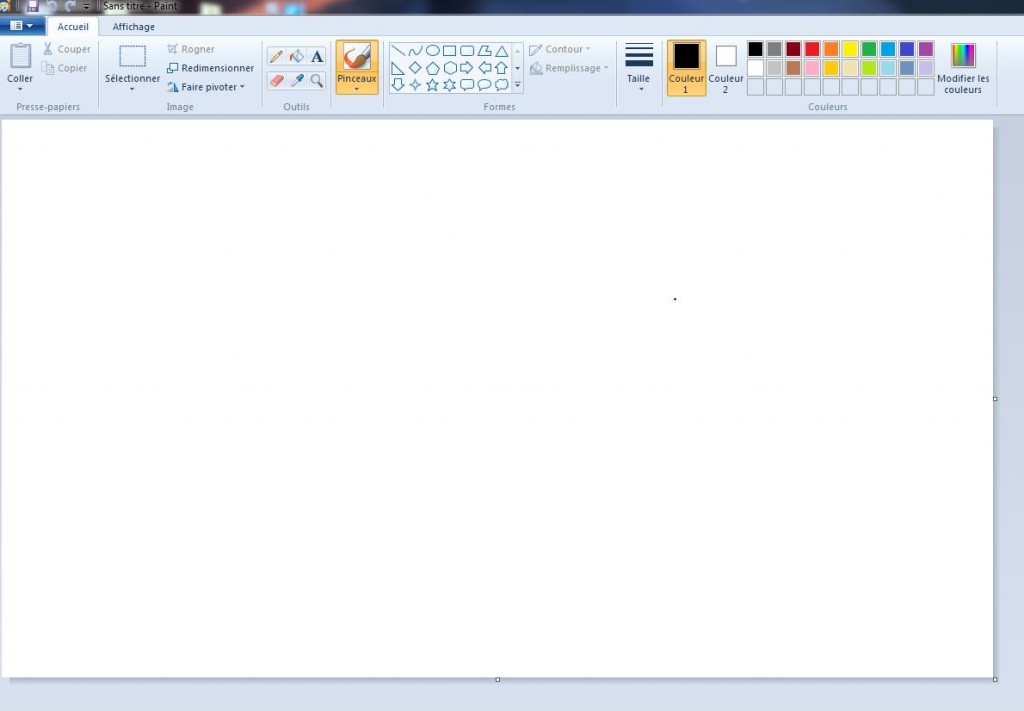

Apres la manipulation vous devez vous trouvez dans cette situation :
.
.

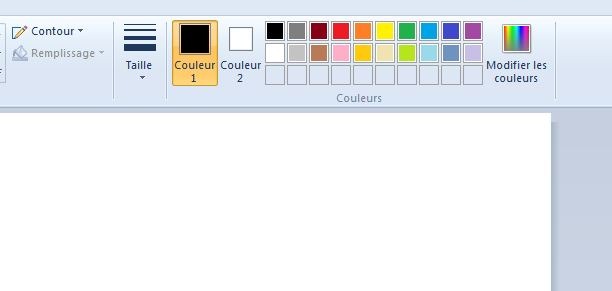

2- Cliquez sur l’icone modifier les couleurs dans la barre de taches
.
3- Vous devez obtenir le résultat ci-dessous
.

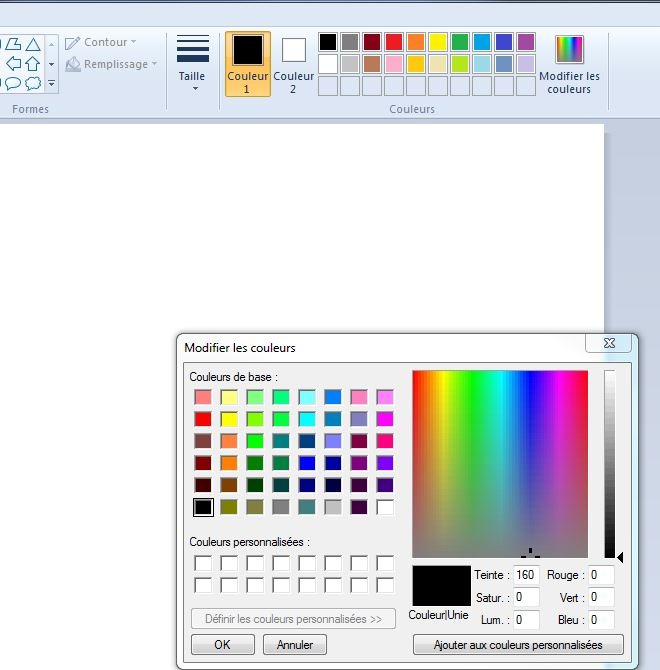

4-Choisissez la couleur que vous voulez obtenir à l’aide de la souris , vous obtiendrez des chiffres dans les rectangles intitulés teinte , Satur , Lum .Ensuite opérer une simple règle de 3 et vous aurez les valeurs à insérer dans le programme .
Voir l’exemple ci-dessous
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 |
/* * * * Le 17/04/2016 * RedOhm par Mazelin Hervé * * Ce programme affiche la meme couleur sur toutes les LED * connecter * * ne pas oublier de charger la librairie */ #include <ChainableLED.h> // Definit le nombre de LED utilisé #define NUM_LEDS 4 // Definition des broches ChainableLED leds(6, 7, NUM_LEDS); /* * Affectation des variables et initialisation * * On obtient la valeur 0.48 en opérant une simple * régle de 3 * Exemple * Pour la teinre 124/255 = 0.48 * Pour la saturation 229/255= 0.89 * Pour la luminosité 131/255 = 0.51 * Ce qui correspond à la couleur choisie sur Paint */ // definition de la teinte ou couleur 0.83 float teinte = 0.48; // definition de la saturation 0.89 float satur = 0.89; // definition de la luminosité float lum=0.51; boolean up = teinte; void setup() { } void loop() { for (byte i=0; i<NUM_LEDS; i++) leds.setColorHSB(i, teinte, satur, lum); delay(50); } |
–
Programme minimum pour le fonctionnement des Led RGB Grove
|
–
Tutoriel sur le principe de fonctionnement de la Led RGB Grove en mode RGB
–
Programme sur Arduino de la vidéo sur le mode de fonctionnement en RGB ci-dessus
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 |
// // // **************************************** // * Programme minimun pour le * // * fonctionnement des Led RGB * // * * // * * // *H-Mazelin * // *le 14-10-2017 * // **************************************** //Cette bibliothèque vous permet de communiquer avec les led RGB de chez Grove #include <ChainableLED.h> // Definit le nombre de LED utilisées #define NUM_LEDS 2 // Definition des broches derriere la commande // ChainableLED leds ( e ,f , g ) // choisir de preference 2 pin qui se suivent // e = pin 6 // f = pin 7 // g = le nombre de led ChainableLED leds(6, 7, NUM_LEDS); // -------------------------------------------------------------------- // Un programme Arduino doit impérativement contenir la fonction "setup" // Elle ne sera exécuter une seule fois au démarrage du microcontroleur // Elle sert à configurer globalement les entrées sorties // -------------------------------------------------------------------- void setup() { } // ---------------------------------------------------------------------- // Le programme principal s’exécute par une boucle infinie appelée Loop () // ---------------------------------------------------------------------- void loop () { // Envoie des informations suivantes apres la commande // leds.setColorRGB ( a , b , c ,d ) // a = le numero de la led on commence toujours à l'adresse 0 // b = la valeur de la couleur rouge " 0 " // c = la valeur de la couleur verte " 0 " // d = la valeur de la couleur bleu " 0 " leds.setColorRGB(0, 15,156,7); leds.setColorRGB(1, 248,16,97); // une petite tempo de stabilisation de 10ms delay(10); } |
.
Retour au sommaire Retour à la page tuto
Programme minimum pour le fonctionnement des Led RGB Grove (en mode HSB ) |
–
Programme sur Arduino de la vidéo sur le mode de fonctionnement en HSB ci-dessus
Attention : Le code pour piloter en HSB a changé avec la bibliothéque ( en date du 15/02/2020). Il faut écrire maintenant HSL au lieu de HSB
Exemple : leds.setColorHSL(0, teinte , satur, lum);
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 |
// // **************************************** // * Programme minimun pour le * // * fonctionnement des Led RGB * // * * // * * // * en mode HSB * // *H-Mazelin * // *le 16-10-2017 * // **************************************** //Cette bibliothèque vous permet de communiquer avec les led RGB de chez Grove #include <ChainableLED.h> // Definit le nombre de LED utilisé #define NUM_LEDS 4 // Definition des broches derriere la commande // ChainableLED leds ( e ,f , g ) // choisir de preference 2 pin qui se suivent // e = pin 6 // f = pin 7 // g = le nombre de led ChainableLED leds(6, 7, NUM_LEDS); // -------------------------------------------------------------------- // Un programme Arduino doit impérativement contenir la fonction "setup" // Elle ne sera exécuter une seule fois au démarrage du microcontroleur // Elle sert à configurer globalement les entrées sorties // -------------------------------------------------------------------- void setup() { } // ---------------------------------------------------------------------- // Le programme principal s’exécute par une boucle infinie appelée Loop () // ---------------------------------------------------------------------- void loop() { // Affectation des variables et initialisation // // On obtient la valeur 0.48 en opérant une simple // régle de 3 // Exemple // Pour la teinre 124/255 = 0.48 // Pour la saturation 229/255= 0.89 // Pour la luminosité 131/255 = 0.51 // Ce qui correspond à la couleur choisie sur Paint // definition de la teinte ou couleur 0.83 float teinte = 0.48; // definition de la saturation 0.89 float satur = 0.89; // definition de la luminosité float lum=0.51; // Envoie des informations suivantes apres la commande // leds.setColorHSB ( a , b , c ,d ) // a = le numero de la led on commence toujours à l'adresse 0 // b = la valeur de la teinte -> paramétre a virgule flotante // c = la valeur de la saturation -> paramétre a virgule flotante // d = la valeur de la lumineusité -> paramétre a virgule flotante leds.setColorHSB(0, teinte , satur, lum); // une petite tempo de stabilisation de 10ms delay (10); } |
.
Retour au sommaire
Défilement de toutes les couleurs |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 |
/* * * * * Ce programme fait défiler toutes les couleurs d'une manière uniforme * * * ne pas oublier de charger la librairie */ #include <ChainableLED.h> // Definit le nombre de LED utilisé #define NUM_LEDS 4 // Definition des broches ChainableLED leds(6, 7, NUM_LEDS); void setup() { } // Affectation des variables et initialisation float couleur = 0.0; boolean up = couleur; void loop() { for (byte i=0; i<NUM_LEDS; i++) leds.setColorHSB(i, couleur, 1.0, 0.5); delay(50); if (up) couleur+= 0.025; else couleur-= 0.025; if (couleur>=1.0 && up) up = false; else if (couleur<=0.0 && !up) up = true; } |
–
Retour au sommaire
Programme qui vous permettra de choisir le spectre lumineux en RGB |
Voilà un petit programme qui vous permettra de choisir le spectre lumineux qui vous intéresse.Mais la fonction première de ce programme est de vous faire mieux appréhender comment changer la couleur des LED RGB, comment choisir le nombre de Led, et surtout comment initialiser les Led RGB de chez Grove sur une carte Arduino .
La version ci-dessous fonctionne avec l’IDE Arduino 1.6.13
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 |
/* * * * Programme pour choisir un spectre lumineux * * RedOhm * * 17/05/2017 * * Par Herve.Mazelin * * */ //Cette bibliothèque vous permet de communiquer avec les led RGB de chez Grove #include <ChainableLED.h> // Definit le nombre de LED utilisées #define NUM_LEDS 4 // Definition des broches derriere la commande // ChainableLED leds ( e ,f , g ) // choisir de preference 2 pin qui se suivent // e = pin 6 // f = pin 7 // g = le nombre de led ChainableLED leds(6, 7, NUM_LEDS); void setup() { // initialisation de l'ensemble led,cette instruction est obligatoire leds.init(); } void loop() { // creation d'un boucle pour valider chaque led rgb // entre les parentheses,3 parametres sont à donner // exemple for ( x , y , z ) // x = la création de la variable dans notre cas " boucle=0 " // y = condition à laquelle la boucle s'arrete " boucle < 4 " // z = valeur d'incrementation de la boucle dans notre cas " de 1 " for (int boucle=0;boucle<4;boucle++) { // Envoie des informations suivantes apres la commande // leds.setColorRGB ( a , b , c ,d ) // a = le numero de la led on commence toujours à l'adresse 0 // b = la valeur de la couleur rouge " 245 " // c = la valeur de la couleur verte " 254 " // d = la valeur de la couleur bleu " 184 " leds.setColorRGB(boucle, 245, 254,184); // une petite tempo de stabilisation de 10ms delay(10); } } |
–
Retour au sommaire
Comment choisir plusieurs spectres lumineux par l’intermédiaire de trois boutons.
|
Voilà un programme qui vous permet de changer trois spectres lumineux par l’intermédiaire de trois simples boutons.
Ce programme nous permet de mettre en évidence et d’appliquer des fonctions ou des commandes particulières.
L’utilisation de la commande => Pullup
Avec cette fonction, il est possible d’utiliser un interrupteur ou un bouton-poussoir sans résistance de tirage ou même de piloter une entrée avec un simple fil sans pour autant créer des états électriques parasites.La seule difficulté est de bien intégrer que le comportement du mode de l’entrée fonctionnera en inverse
Utilisation des fonctions :
Une fonction ou plus communément appelé sous-programme, est un ensemble de lignes de code qui doit être exécuté à plusieurs endroits dans un même programme ce qui nous évite de réécrire plusieurs fois des lignes de code identique. Ou bien simplement de créer une architecture plus simple à lire
Ce programme a été réalisé avec la version : IDE 1.8.2 ( Arduino )
Carte pour le projet : Arduino Mega 2560
Plus d’information sur le commande : Pullup
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 256 257 258 259 260 261 |
/* * * * Programme pour choisir 3 spectres lumineux * * RedOhm * * 17/05/2017 * * Par Herve.Mazelin * * */ //Cette bibliothèque vous permet de communiquer avec les led RGB de chez Grove #include <ChainableLED.h> // Definit le nombre de LED utilisées #define NUM_LEDS 4 // Definition des broches derriere la commande // ChainableLED leds ( e ,f , g ) // choisir de preference 2 pin qui se suivent // e = pin 6 // f = pin 7 // g = le nombre de led ChainableLED leds(6, 7, NUM_LEDS); // Declaration des noms des entrée // fil sur l'entree 14 permet de valider le spectre1 int fil_14=14 ; // fil sur l'entree 15 permet de valider le spectre2 int fil_15=15 ; // fil sur l'entree 16 permet de valider le spectre2 int fil_16=16 ; // variables pour enregistrer l'etat des l'entrées 14,15,16 int entree_14 ; int entree_15 ; int entree_16 ; // -------------------------------------------------------------------- // Un programme Arduino doit impérativement contenir la fonction "setup" // Elle ne sera exécuter une seule fois au démarrage du microcontroleur // Elle sert à configurer globalement les entrées sorties // -------------------------------------------------------------------- void setup() { // initialisation de l'ensemble led,eteinte eteindre(); //Initialise les broches numérique 14,15,16 comme entrée avec la résistance //interne pull-up activé: pinMode (fil_14,INPUT_PULLUP); pinMode (fil_15,INPUT_PULLUP); pinMode (fil_16,INPUT_PULLUP); } // ---------------------------------------------------------------------- // Le programme principal s’exécute par une boucle infinie appelée Loop () // ---------------------------------------------------------------------- void loop() { // Lit l"état de la broche 14 en entrée numérique, et renvoie la valeur // dans la variable entree_14 entree_14=digitalRead(fil_14); entree_15=digitalRead(fil_15); entree_16=digitalRead(fil_16); // effectue le teste if (entree_14==LOW) { // Appel de la fonction -> spectre1 spectre1(); } else if (entree_15==LOW) { // Appel de la fonction -> spectre2 spectre2(); } else if (entree_16==LOW) { // Appel de la fonction -> spectre3 spectre3(); } else { // eteindre les 4 led eteindre(); } } /* * la creation de la fonction -> spectre1 * * a savoir : la creation d'une fonction est independante du programme * principal.Elle sera donc en dehors du programme principal * */ void spectre1() { // creation d'un boucle pour valider chaque led rgb // entre les parentheses,3 parametres sont à donner // exemple for ( x , y , z ) // x = la création de la variable dans notre cas " boucle=0 " // y = condition à laquelle la boucle s'arrete " boucle < 4 " // z = valeur d'incrementation de la boucle dans notre cas " de 1 " for (int boucle=0;boucle<4;boucle++) { // Envoie des informations suivantes apres la commande // leds.setColorRGB ( a , b , c ,d ) // a = le numero de la led on commence toujours à l'adresse 0 // b = la valeur de la couleur rouge " 245 " // c = la valeur de la couleur verte " 254 " // d = la valeur de la couleur bleu " 184 " leds.setColorRGB(boucle, 245, 254,184); // une petite tempo de stabilisation de 10ms delay(10); } } /* * la creation de la fonction -> spectre2 * * a savoir : la creation d'une fonction est independante du programme * principal.Elle sera donc en dehors du programme principal * */ void spectre2() { // creation d'un boucle pour valider chaque led rgb // entre les parentheses,3 parametres sont à donner // exemple for ( x , y , z ) // x = la création de la variable dans notre cas " boucle=0 " // y = condition à laquelle la boucle s'arrete " boucle < 4 " // z = valeur d'incrementation de la boucle dans notre cas " de 1 " for (int boucle=0;boucle<4;boucle++) { // Envoie des informations suivantes apres la commande // leds.setColorRGB ( a , b , c ,d ) // a = le numero de la led on commence toujours à l'adresse 0 // b = la valeur de la couleur rouge " 241 " // c = la valeur de la couleur verte " 169 " // d = la valeur de la couleur bleu " 200 " leds.setColorRGB(boucle, 197,46,117); // une petite tempo de stabilisation de 10ms delay(10); } } /* * la creation de la fonction -> spectre2 * * a savoir : la creation d'une fonction est independante du programme * principal.Elle sera donc en dehors du programme principal * */ void spectre3() { // creation d'un boucle pour valider chaque led rgb // entre les parentheses,3 parametres sont à donner // exemple for ( x , y , z ) // x = la création de la variable dans notre cas " boucle=0 " // y = condition à laquelle la boucle s'arrete " boucle < 4 " // z = valeur d'incrementation de la boucle dans notre cas " de 1 " for (int boucle=0;boucle<4;boucle++) { // Envoie des informations suivantes apres la commande // leds.setColorRGB ( a , b , c ,d ) // a = le numero de la led on commence toujours à l'adresse 0 // b = la valeur de la couleur rouge " 55 " // c = la valeur de la couleur verte " 132 " // d = la valeur de la couleur bleu " 132 " leds.setColorRGB(boucle, 55,132,132); // une petite tempo de stabilisation de 10ms delay(10); } } /* * la creation de la fonction -> eteindre * * a savoir : la creation d'une fonction est independante du programme * principal.Elle sera donc en dehors du programme principal * * cette fonction comme son nom l’indique nous permet d’éteindre * les LED RGB . Il suffit pour cela de mettre dans la commande * 3 chiffres zero leds.setColorRGB(boucle, 0,0,0); */ void eteindre() { // creation d'un boucle pour valider chaque led rgb // entre les parentheses,3 parametres sont à donner // exemple for ( x , y , z ) // x = la création de la variable dans notre cas " boucle=0 " // y = condition à laquelle la boucle s'arrete " boucle < 4 " // z = valeur d'incrementation de la boucle dans notre cas " de 1 " for (int boucle=0;boucle<4;boucle++) { // Envoie des informations suivantes apres la commande // leds.setColorRGB ( a , b , c ,d ) // a = le numero de la led on commence toujours à l'adresse 0 // b = la valeur de la couleur rouge " 0 " // c = la valeur de la couleur verte " 0 " // d = la valeur de la couleur bleu " 0 " leds.setColorRGB(boucle, 0,0,0); // une petite tempo de stabilisation de 10ms delay(10); } } |
.
Programme simulant le battement du cœur par l’incrémentation de la valeur de la luminosité |
.
.
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 |
// // // // **************************************************** // * * // * Programme simulant le battement du cœur * // * par l’incrémentation de la valeur de la * // * de la luminosité * // * * // * Et avec modification de la vitesse * // * de battement du ceur * // * en fonction de l’effort * // * * // * Le 28/10/2017 * // * Herve Mazelin * // **************************************************** #include <ChainableLED.h> // Definit le nombre de LED utilisé #define NUM_LEDS 1 // Definition des broches ChainableLED leds(6, 7, NUM_LEDS); /* * Affectation des variables et initialisation * * On obtient la valeur 0.48 en opérant une simple * régle de 3 * Exemple * Pour la teinre 2/255 = 0.007 * Pour la saturation 235/255= 0.92 * Pour la luminosité 104/255 = 0.407 * Ce qui correspond à la couleur choisie sur Paint */ // definition de la teinte ou couleur 0.83 float teinte = 0.; // definition de la saturation 0.89 float satur = 0.92; // definition de la luminosité float lum=0.41; // variable du type int pour stocker la valeur de battement du coeur int effort_coeur ; // déclaration de l'entrée analogique // ou se trouve le module potentiometre Grove // qui va nous permettre de simuler la consommation en courant du robot // ou si vous preferez les efforts que ferai un humain int potar_pin_efforts = 2; // -------------------------------------------------------------------- // Un programme Arduino doit impérativement contenir la fonction "setup" // Elle ne sera exécuter une seule fois au démarrage du microcontroleur // Elle sert à configurer globalement les entrées sorties // -------------------------------------------------------------------- void setup() { } // ---------------------------------------------------------------------- // Le programme principal s’exécute par une boucle infinie appelée Loop () // ---------------------------------------------------------------------- void loop() { // lis la valeur de la tension analogique présente sur la broche 2 // et introduit le resultat dans la variable "effort_coeur" effort_coeur = analogRead(potar_pin_efforts); // la valeur du potentiometre est comprise entre 0 et 1023 // Etalonnage de la valeur du potentiometre en "effort_coeur" // valeur de temps comprise de 0 a 45 milliseconde // pour cela on utilise la fonction Map // map (variable ,valeur basse de depart,valeur haute de depart ,new valeur basse, new valeur haute ) // valeur basse de depart = 0 // valeur haute de depart = 1023 // new valeur basse = 0 // new valeur haute = 45 effort_coeur =map( effort_coeur ,0,1023,0,300); // Boucles nous permettant d’incrémenter la valeur de la // variable lum for ( int i=0 ; i<30 ;i++) { // Incrémentations de la variable lum lum =lum+0.01; // Envoie des informations suivantes apres la commande // leds.setColorHSB ( a , b , c ,d ) // a = le numero de la led on commence toujours à l'adresse 0 // b = la valeur de la teinte -> paramétre a virgule flotante // c = la valeur de la saturation -> paramétre a virgule flotante // d = la valeur de la lumineusité -> paramétre a virgule flotante leds.setColorHSB(0, teinte, satur, lum); // Temps d’attente pour le transfert d’informations sur chaque LED delay(10); } // la fonction delay dans ce cas représente la vitesse // de battement du cœur delay(350-effort_coeur); //Forçage la valeur de la variable à 0.41 lum=0.41; } |
.
