Fichier pour la construction de l’avant bras et la main Type T800

Mise à jour le 20/06/2019



***

Vous avez sur cette page les principaux paramètres entre autre, la vitesse ,la température , la qualité d’impression ainsi que le poids de la matière et le temps pour réaliser votre pièce .L’ensemble de ces paramètres est applicable pour l’imprimante Replicator 2 (il suffira d’adapter ces paramètres pour un autre type d’imprimante 3D )  .

Pour ses impressions nous avons utilisé du fil PLA 1.75 de chez  Verbatim. Voir La liste  pour les imprimantes compatibles . Voici le lien -> Verbatim imprimante

Récapitulatif des pièces à imprimer:

• Pièce 001 : Socle (quantité 1)
• Pièce 002 : Rotule (quantité 1)
• Pièce 003 : Articulation rotule  (quantité 1)
• Pièce 004 : Axe (quantité 1)
• Pièce 005 : Paume  (quantité 1)
• Pièce 006 : Bras cassé mâle (quantité 1)
• Pièce 007 : Bras cassé femelle (quantité 1)
• Pièce 008-01 : Corps de vérin partie basse (quantité 2)
• Pièce 008-02 : Corps de vérin partie haute (quantité 2)
• Pièce 008-03 : Coupole de vérin (quantité 2)
• Pièce 008-04 : Pion de Paume  (quantité 2)
• Pièce 008-05 : Tige vérin (quantité 2)
• Pièce 015 : Annulaire droit (quantité 1)
• Pièce 016 : Auriculaire droit (quantité 1)
• Pièce 017 : Index droit (quantité 1)
• Pièce 018 : Majeur droit (quantité 1)
• Pièce 019 : Pouce droit (quantité 1)



Recapitulatif
Référence de la pièce	Temps d’impression	Poids en Gramme	Poids en lb
Socle pièce 001	4h34mm	65.71g	0.145lb
Rotule pièce 002	0h30mm	7.07g	0.016lb
Articulation rotule  pièce 003	5h30mm	85.68g	0.189lb
Axe pièce 004	3h01mm	44.31g	0.098lb
Paume pièce 005	2h05mm	29.08g	0.064lb
Bras cassé mâle pièce 006	2h43mm	47.16g	0.104lb
Bras cassé femelle pièce 007	1h51mm	32.27g	0.071lb
Corps de vérin partie basse pièce 008-01	1h17mm	17.39g	0.038lb
Corps de vérin partie haute pièce 008-02	1h37mm	22.35g	0.049lb
Coupole de vérin     pièce 008-03	0h14	3.20g	0.007lb
Pion de paume  pièce 008-04	0h7mm	1.17g	0.003lb
Tige vérin pièce 008-05	0h21mm	1.93g	0.004lb
Annulaire droit pièce 015	0h46mm	9.81g	0.022lb
Auriculaire droit pièce 016	0h43mm	8.00g	0.019lb
Index droit pièce 017	0h50mm	11.01g	0.024lb
Majeur droit  pièce 018	0h55mm	12.21g	0.027lb
Pouce droit pièce 019	0h43mm	9.09g	0.020lb

Ensemble des fichiers à télécharger

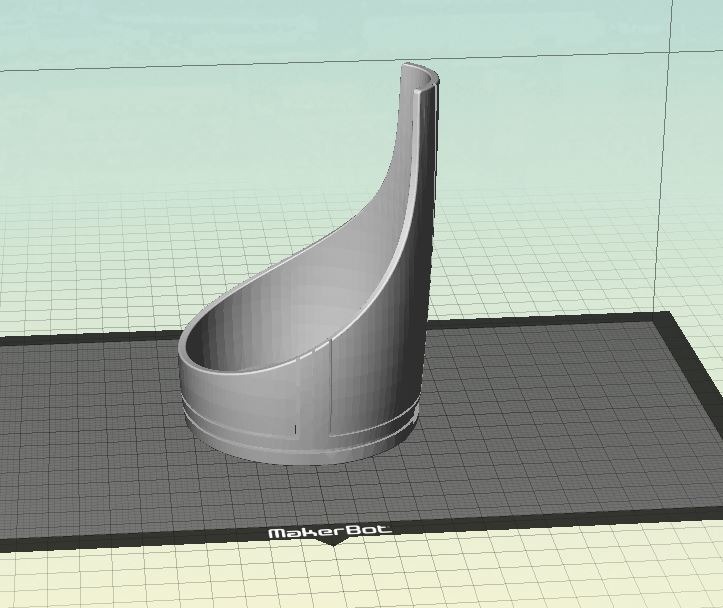

SOCLE PIÈCE 001

. Information sur Replicator 2 Temps de réalisation :4h34mm Matière :   65.71 g PLA noir Définition : Haute Température : 216°C Fichier à télécharger  pour impression : Socle pièces 001



.

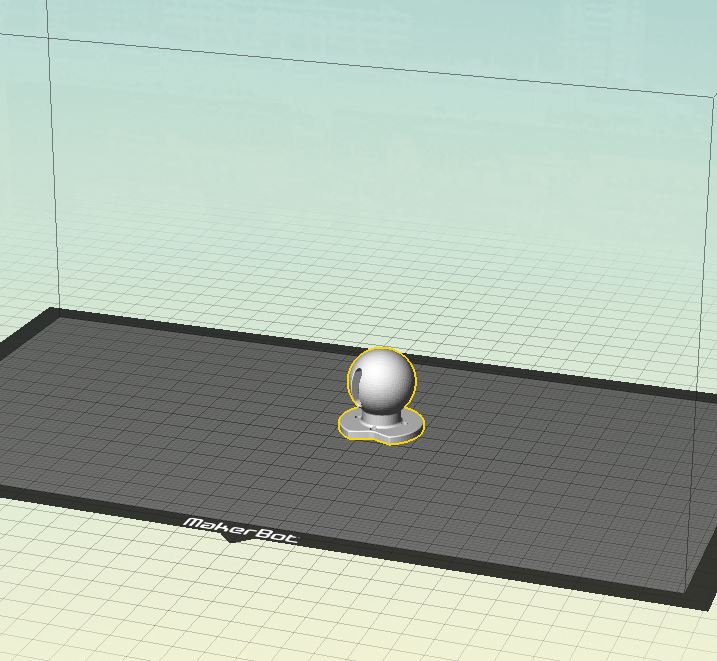

ROTULE PIÈCE 002
Information sur Replicator 2 – Temps de réalisation : 0h30mm – Matière :   7.07g PLA noir – Définition : Haute – Température : 216°C

Fichier à telecharger :


.

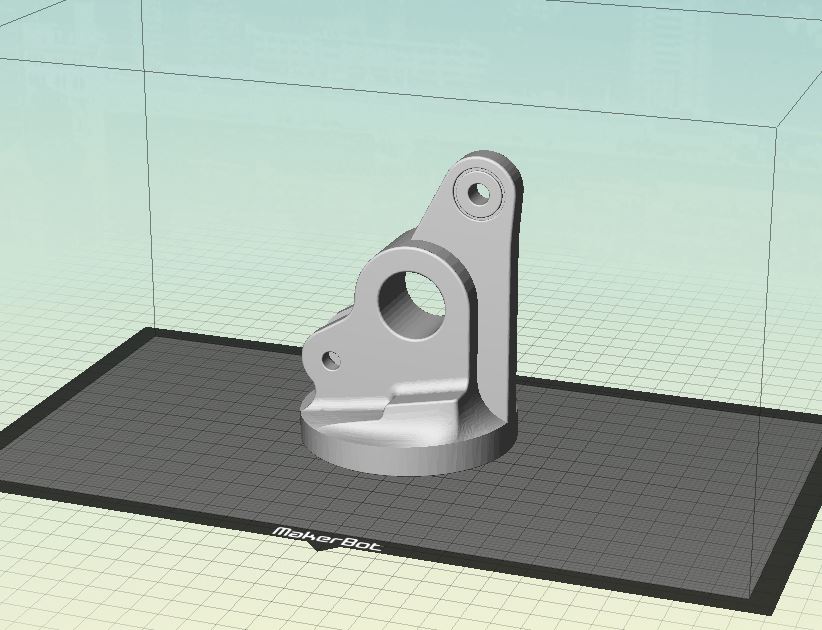

ARTICULATION ROTULE PIÈCE 003
Information sur Replicator 2 – Temps de réalisation : 5h30mm – Matière :   85.68g PLA noir – Définition : Haute – Température : 216°C

Fichier à telecharger :

.

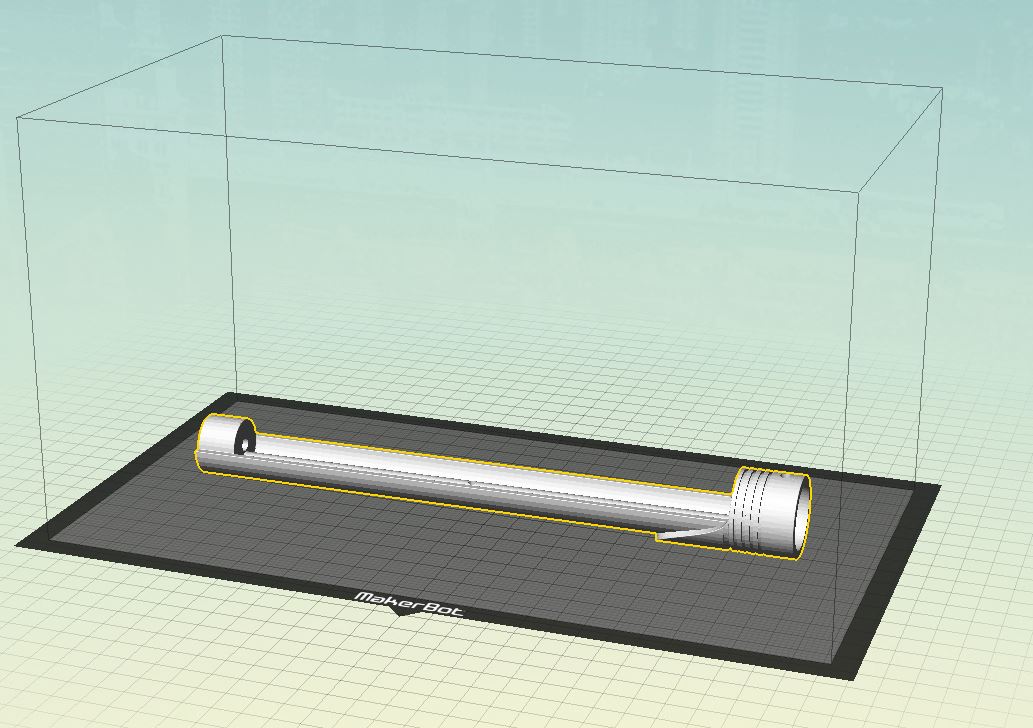

AXE PIÈCE 004
Information sur Replicator 2 – Temps de réalisation : 5h01mm – Matière :   44.31g PLA noir – Définition : Haute – Température : 216°C

Fichier à telecharger :

.

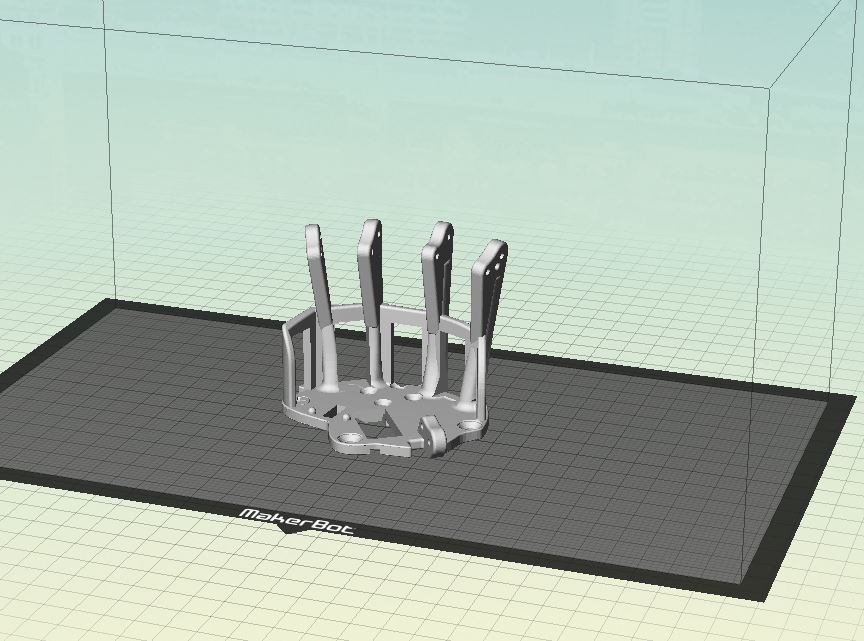

PAUME PIÈCE 005
Information sur Replicator 2 – Temps de réalisation : 2h05mm – Matière :   29.08g PLA noir – Définition : Haute – Température : 216°C

Fichier à telecharger :

.

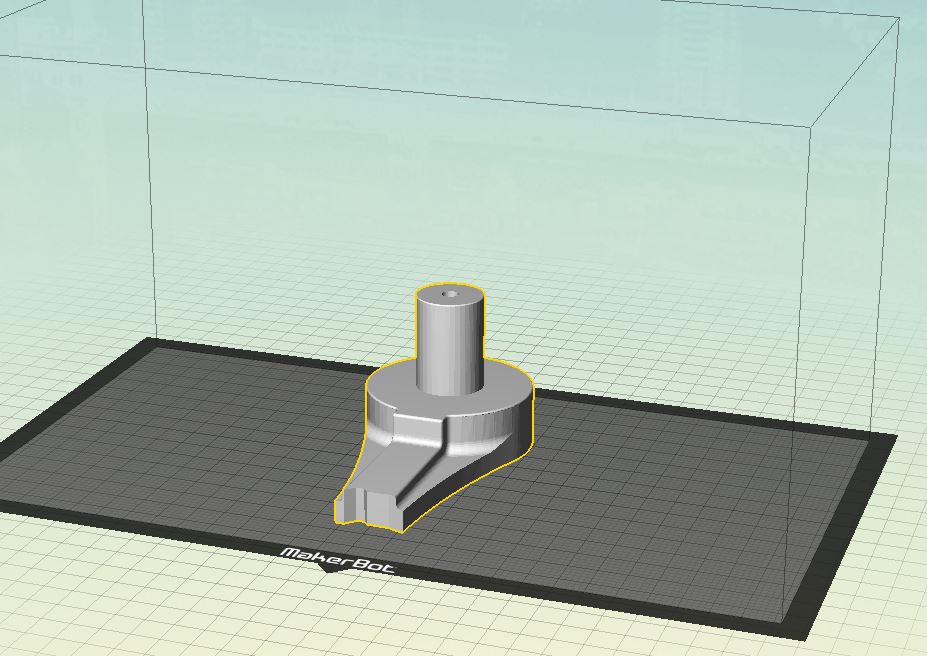

BRAS CASSE MÂLE PIÈCE 006
Information sur Replicator 2 – Temps de réalisation : 2h43mm – Matière :   47.16g PLA noir – Définition : Haute – Température : 216°C

Fichier à telecharger :

.

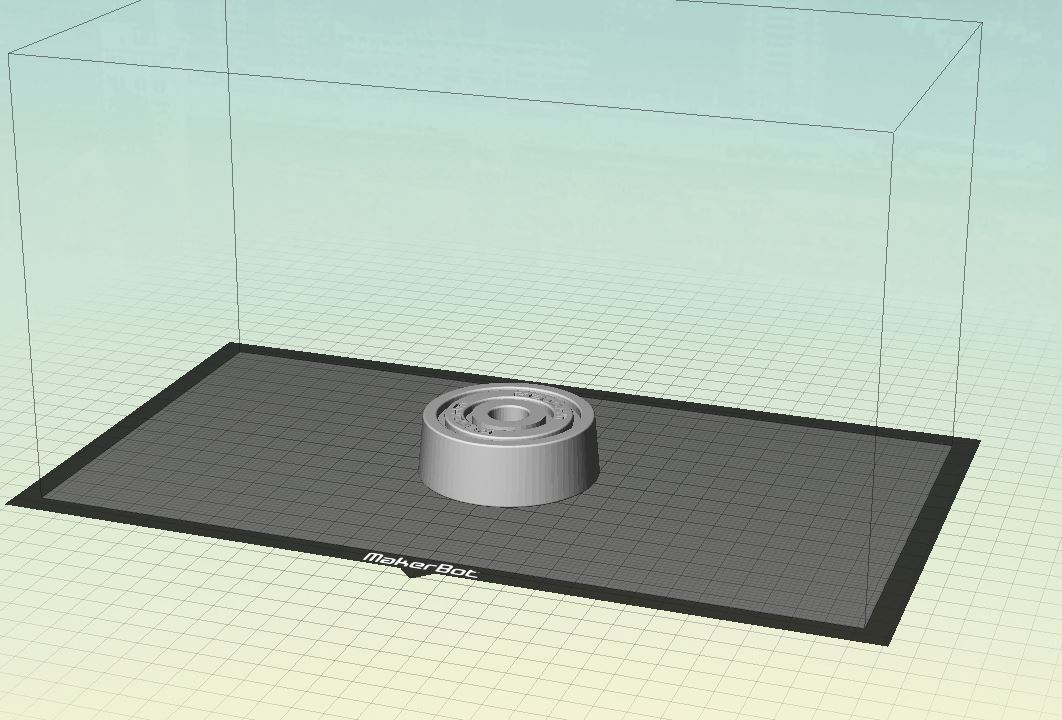

BRAS CASSE FEMELLE PIÈCE 007
Information sur Replicator 2 – Temps de réalisation : 1h51mm – Matière :   32.27g PLA noir – Définition : Haute – Température : 216°C
Terminator : Piéce 007 bras cassé femelle RedOhm 1 fichier·s 155.10 KB Terminator bras cassé femelle RedOhm fichier pièce 007



CACHE VÉRIN A FAIRE EN 2 EXEMPLAIRES

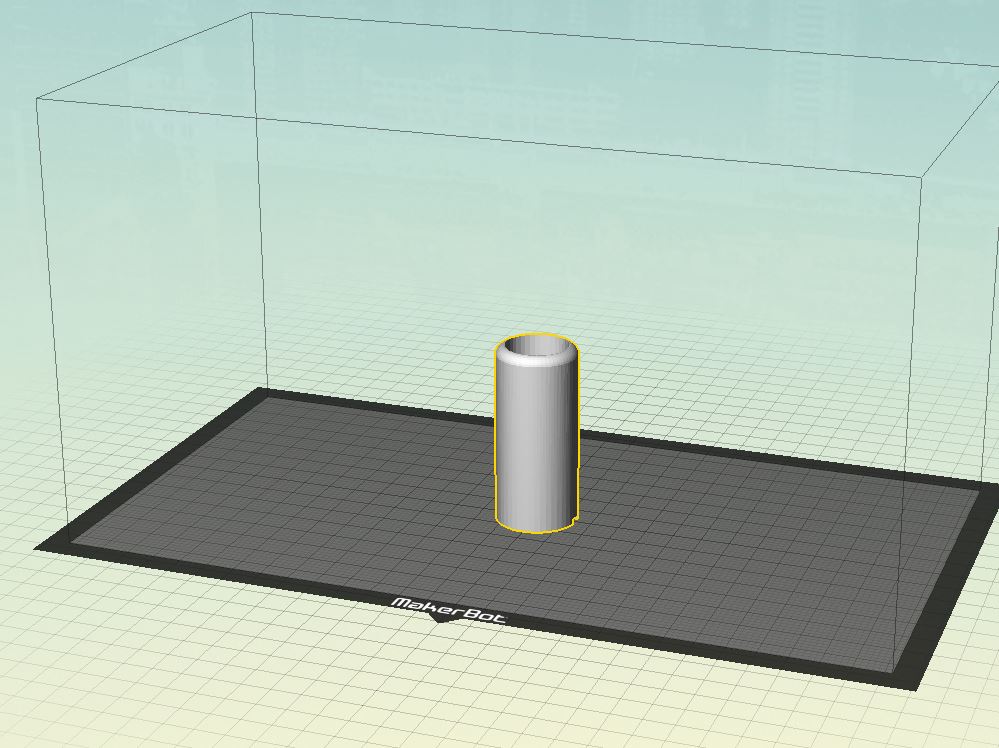

CORPS DE VÉRIN PARTIE BASSE PIÈCE 008-01
Information sur Replicator 2 – Temps de réalisation : 1h17mm – Matière :   17.39g PLA noir – Définition : Haute – Température : 216°C
Terminator : Pièce 008-01 corps de vérin partie basse RedOhm 1 fichier·s 26.31 KB Terminator corps de vérin partie basse RedOhm fichier pièce 008-01

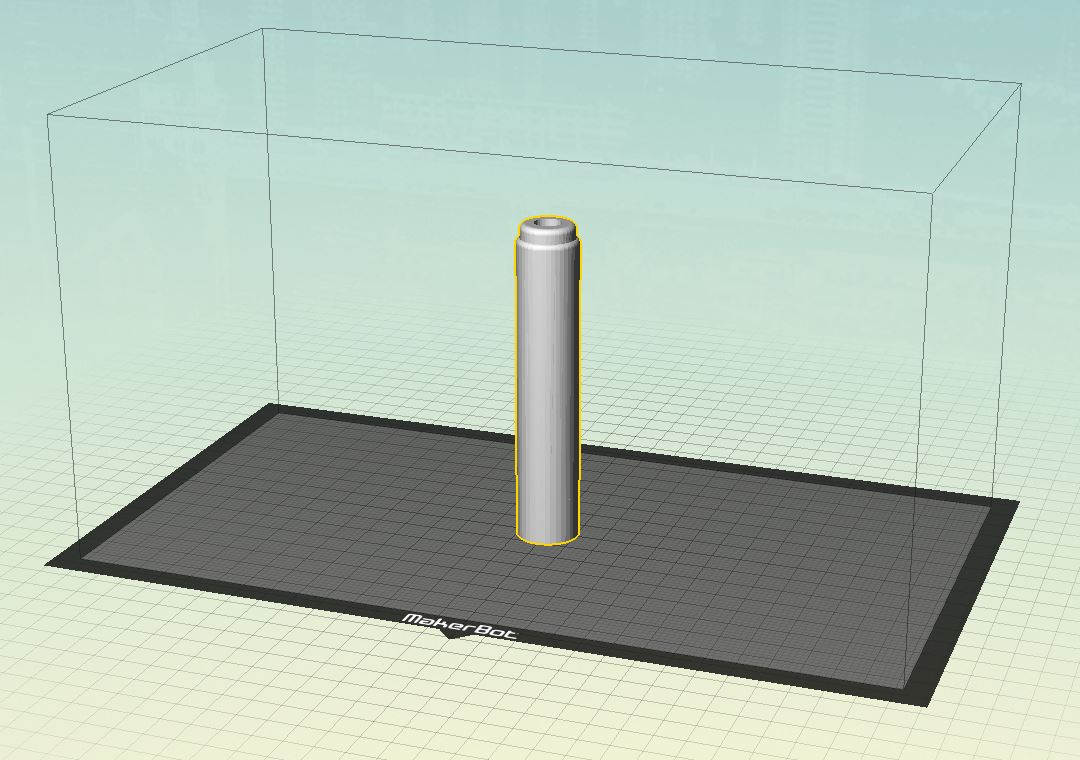

CORPS DE VÉRIN PARTIE HAUTE PIÈCE 008-02
Information sur Replicator 2 – Temps de réalisation : 1h37mm – Matière :   22.35g PLA noir – Définition : Haute – Température : 216°C
Type Terminator : Pièce 008-02 corps de vérin partie haute  1 fichier·s 30.72 KB Terminator corps de vérin partie haute RedOhm fichier pièce 008-02

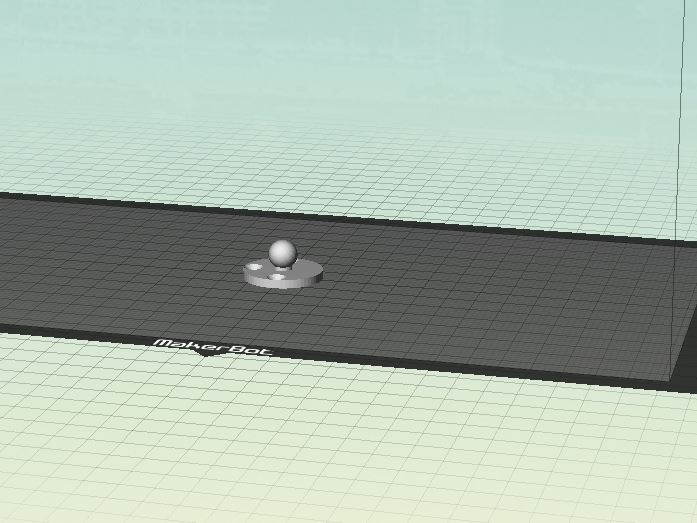

COUPOLE DE VÉRIN PIÈCE 008-03
Information sur Replicator 2 – Temps de réalisation : 0h14mm – Matière :   3.2g PLA noir – Définition : Haute – Température : 216°C
Type Terminator : Piece 008-03 coupole de vérin 1 fichier·s 96.41 KB Terminator coupole de vérin RedOhm fichier pièce 008-03

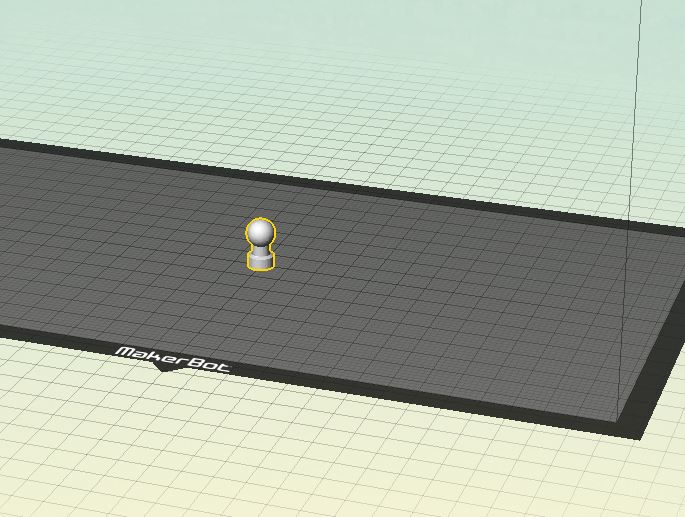

PION DE PAUME PIÈCE 008-04
Information sur Replicator 2 – Temps de réalisation : 0h7mm – Matière :   1.17g PLA noir – Définition : Haute – Température : 216°C
Type Terminator : Piece 008-04 pion de paume 1 fichier·s 83.19 KB Terminator pion de paume RedOhm fichier pièce 008-04

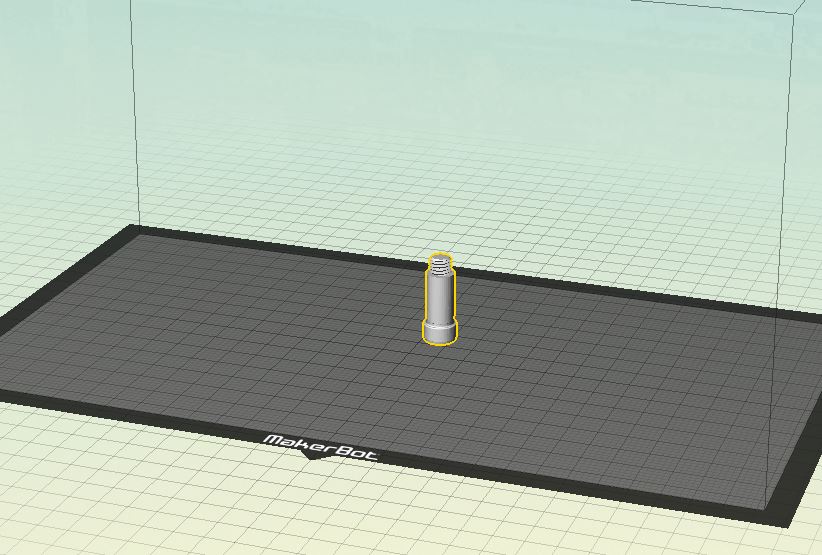

TIGE DE VÉRIN PIÈCE 008-05
Information sur Replicator 2 – Temps de réalisation : 0h21mm – Matière :   1.93g PLA noir – Définition : Haute – Température : 216°C
Type Terminator : Piéce 008-05 tige de verin 1 fichier·s 294.04 KB Terminator tige de verin RedOhm fichier pièce 008-05

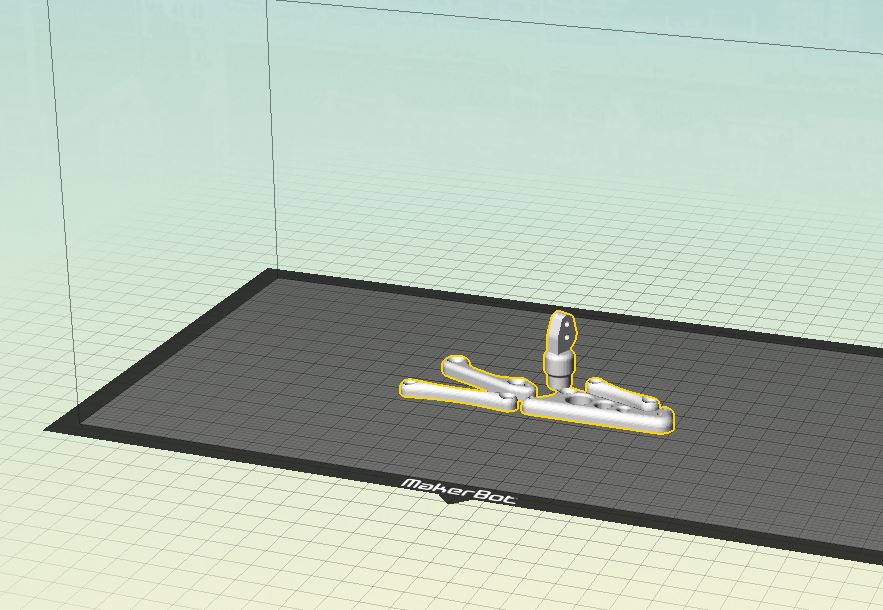

ANNULAIRE DROIT PIÈCE 015
Information sur Replicator 2 – Temps de réalisation : 0h46mm – Matière :   9.81g PLA noir – Définition : Haute – Température : 216°C
Type Terminator : Piéce 015 annulaire droit 1 fichier·s 408.82 KB Terminator annulaire droit RedOhm fichier pièce 015

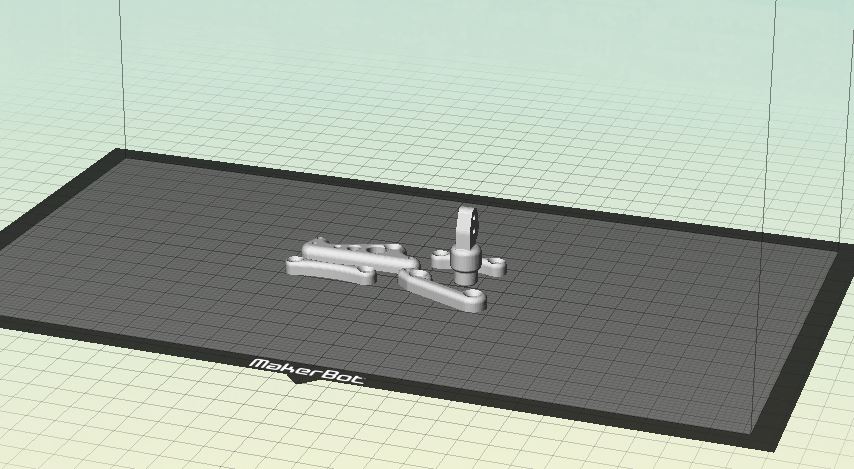

AURICULAIRE DROIT PIÈCE  016
Information sur Replicator 2 – Temps de réalisation : 0h43mm – Matière :   8.00g PLA noir – Définition : Haute – Température : 216°C
Type Terminator : Piéce 016 auriculaire droit 1 fichier·s 392.27 KB Terminator auriculaire droit RedOhm fichier pièce 016

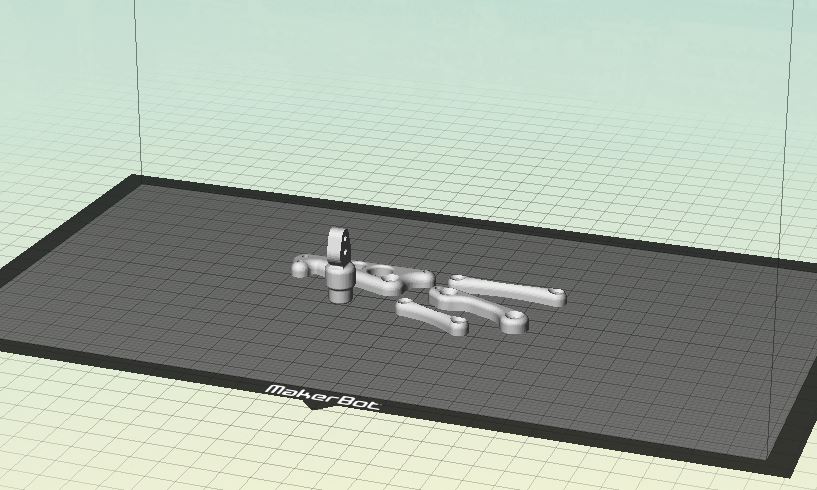

INDEX DROIT PIÈCE 017
Information sur Replicator 2 – Temps de réalisation : 0h50mm – Matière :   11.01g PLA noir – Définition : Haute – Température : 216°C
Type Terminator : Piéce 017 index droit -RedOhm- 1 fichier·s 399.80 KB Terminator index RedOhm fichier pièce 017

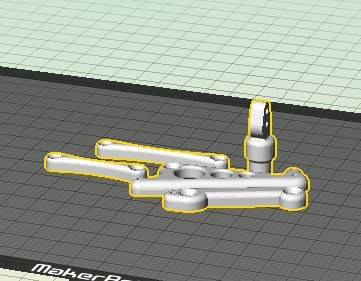

MAJEUR DROIT PIÈCE 18
Information sur Replicator 2 – Temps de réalisation : 0h55mm – Matière :   12.12g PLA noir – Définition : Haute – Température : 216°C
Type Terminator : Piéce 018 majeur droit 1 fichier·s 395.64 KB Type Terminator majeur droit RedOhm fichier piece 18

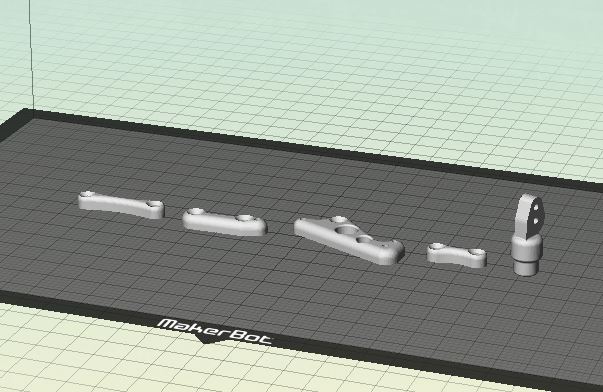

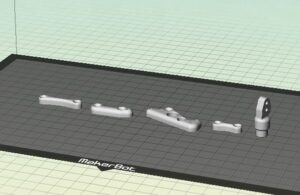

POUCE DROIT PIÈCE 19
Information sur Replicator 2 – Temps de réalisation : 0h43mm – Matière :   9.09g PLA noir – Définition : Haute – Température : 216°C
Type Terminator : Piéce 019 pouce droit - RedOhm - 1 fichier·s 413.76 KB Type Terminator pouce droit RedOhm fichier piece 19
