Connaitre l’impression 3D

–



Mise à jour le 17/06/2019 : Si nous devions trouver une motivation à l’existence de cette rubrique, c’est en premier lieu de partager notre expérience et d’échanger avec d’autres communautés, de communiquer sur les défauts ou les qualités des matériaux, mais aussi d’échanger des modes d’utilisation ou des améliorations à apporter sur nos machines en vue d’utiliser ces mêmes matières. Nous ne sommes pas des puristes de l’impression 3D mais des utilisateurs qui utilisent ce procédé pour construire les coques de ces robots ou d’applications variées. Notre seul but est l’optimisation de notre solution d’impression 3D.Et enfin nous échangerons  aussi sur les différentes étapes de l’impression 3D qui sont pour nous la conception , la modélisation , le découpage ,l’impression , la finition .



Sommaire :

  1. Présentation de la rubrique .
  2. La modélisation
  3. Impression 3D
    • Quelle est la différence entre le filament ABS et PLA ?
    • Les grands classiques ou les essentiels dans les filaments
    • Les filaments spéciaux .
      • ABS KEVLAR ( Fibre d’aramide )
      • PLA + carbone
      • Filament réactif
        • Filament à couleur changeante  (thermosensible)
      • Filament conductif .
      • Filament nylon .
      • Filaments Résistants Hautes températures
      • Filament Primalloy de chez Verbatim .
        • Présentation .
        • Comment utiliser ce matériau .
        • Caractéristique .
        • Tableau de compatibilité
      • Filament flexible ( de chez Ninjatek )
      • Filament métal – Bronze et cuivre
        • Détails du post-traitement .
        • Caractéristiques techniques.
  4. Informations utiles sur nos imprimantes
  5. Les bonnes pratiques de l’impression 3D
  6. Les différentes finitions
    • Qu’est ce que l’impression hydrographique ?
    • Comment l’impression hydrographique fonctionne t’elle  ?
    • En conclusion sur l’impression hydrographique
    • En vidéo le procédé de l’impression hydrographique
  7. Les réalisations de Redohm en impression 3D .
  8. Le coin du lecteur pour l’impression 3D

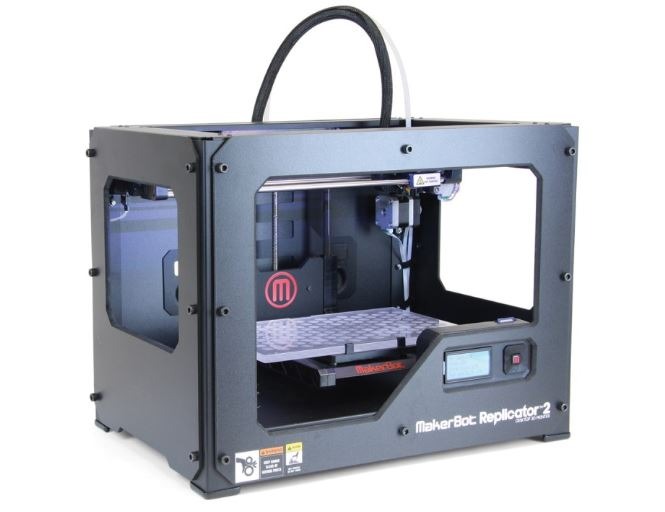

REPLICATOR

Impression 3D : La Replicator 2 ( modèle 2014 )

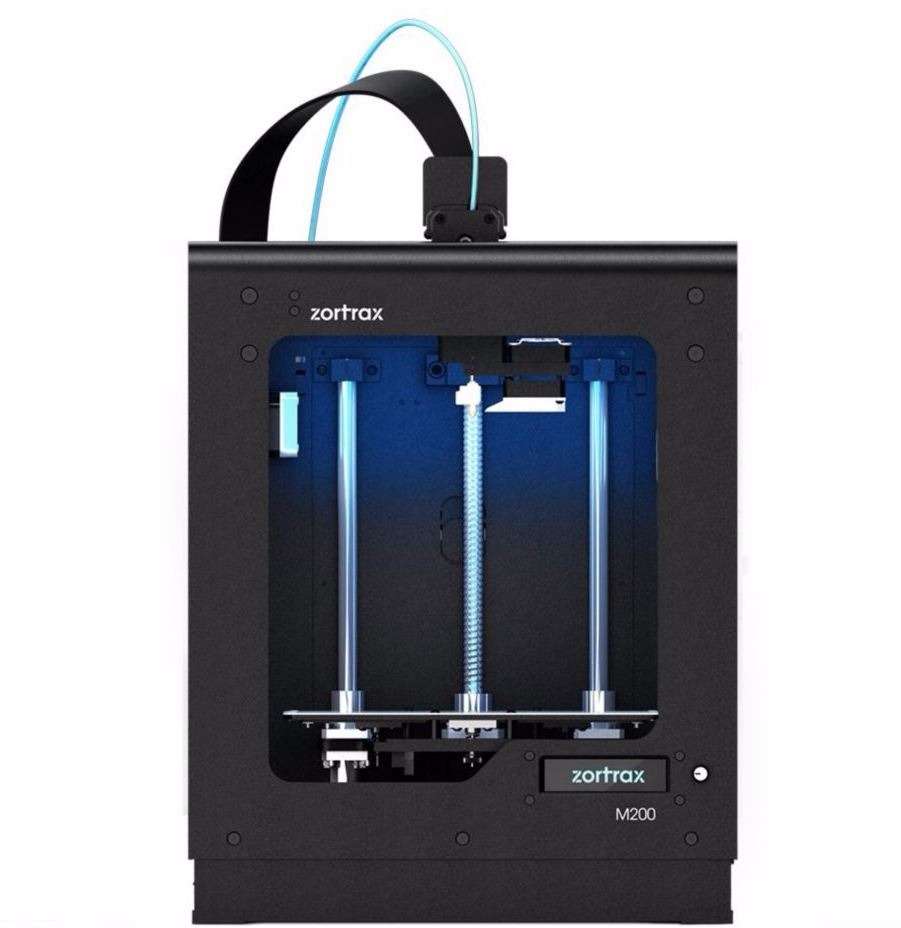

Zortrax M200 . RedOhm

Impression 3D : Zortrax M200 ( modèle 2016 )

1 . Présentation de la rubrique .





Cette rubrique est en perpétuelle évolution, le monde de l’impression 3D évolue à une telle vitesse que ce dossier sera mise à jour le plus régulièrement possible.

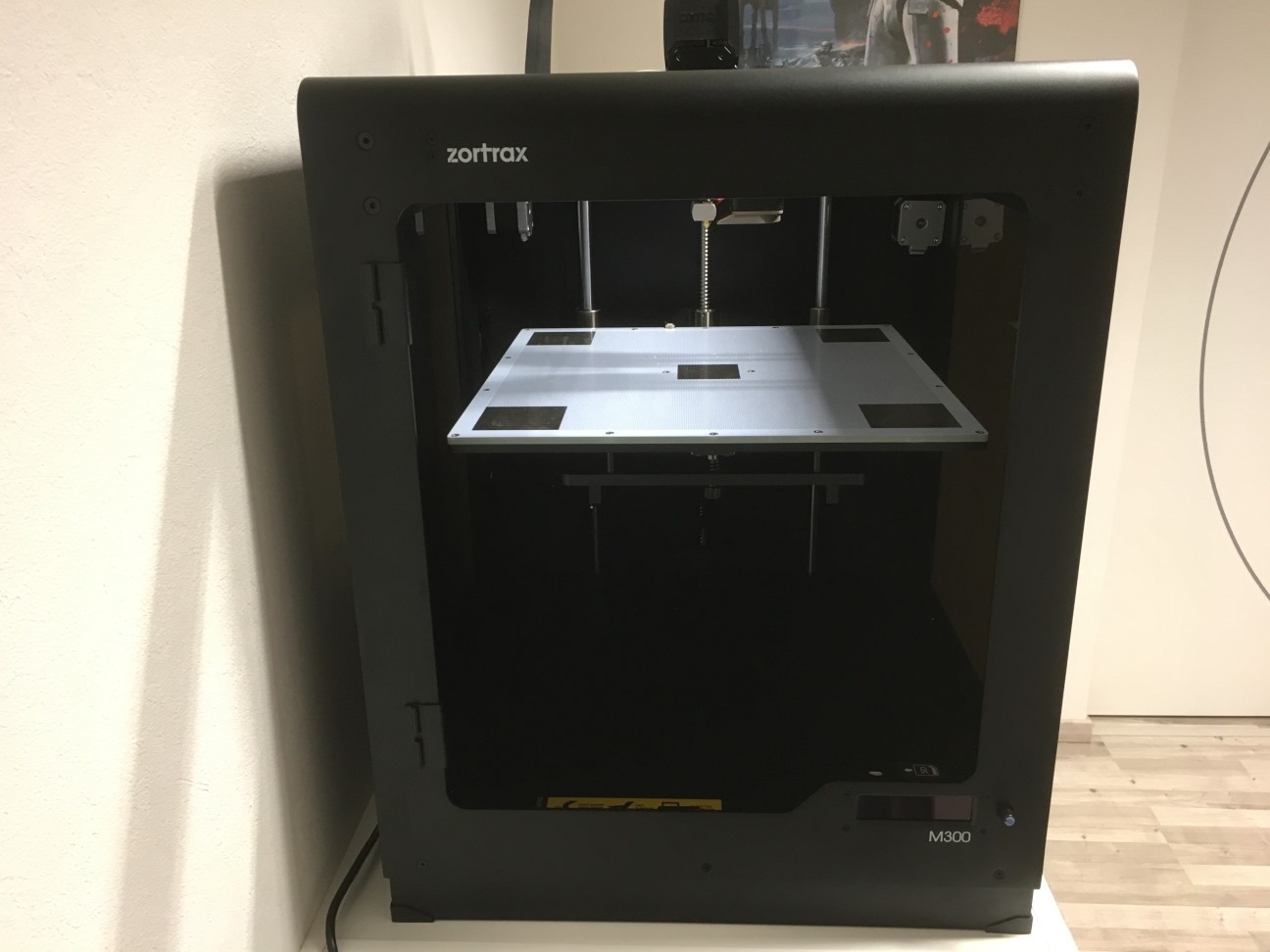

Nous utilisons une imprimante Replicator 2 depuis 2014 et depuis décembre 2016 nous avons fait l’acquisition d’un Zortrax M200 , et d’une Zortrax M300

 .Cette rubrique sera remise à jour régulièrement avec nos réalisation comme dessert .

Nous sommes à plus de 950 heures de réalisation avec notre imprimante 3D Replicator 2 sans nettoyage de tête et je dois dire grâce aux filaments de chez Verbatim, Nous avons essayé une grande quantité de filaments PLA , en général nous avions surtout des problèmes de buses bouchés avec le PLA de couleur (dernier relevé 2450 heures d’impressions au total , ).La température idéale est de 216 degrés pour une température ambiante de 22 degrés.

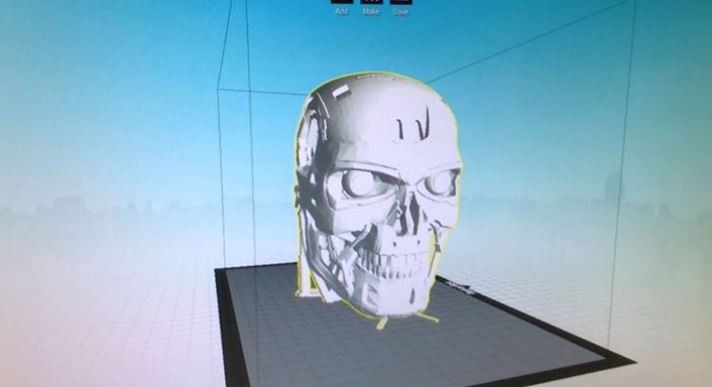

TETE DU TERMINATOR

.

Retour au sommaire



***

INFORMATION SÉCURITÉ: les chercheurs affirment que les utilisateurs devraient rester vigilants

Les chercheurs ont testé deux matériaux d’impression 3D différentes, l’ABS (acrylonitrile butadiene styrene) et le PLA (polylactic acid), pour voir combien de particules fines sont émises à chaque réalisation. Ils ont constaté que l’ABS émet 10 fois plus de particules que le PLA. L’étude met en garde contre les imprimantes d’entrée de gamme qui impriment à la fois en ABS et PLA. Elle prend l’exemple de la xxx xxxxx qui coûte 800 euros et de ses instructions liées à la sécurité. « Le PLA est un matériau sûr et non toxique, il n’y a pas de risques connus sur la santé lorsqu’il est utilisé dans les imprimantes 3D », peut-on lire sur la notice et d’ajouter « lors de l’impression avec l’ABS, il y a une odeur de plastique brûlé. C’est tout à fait normal, mais il peut aussi causer des maux de têtes, une irritation des voies respiratoires et des yeux pour les personnes sensibles ». Brent Stephens indique que plusieurs études ont montré que les fumées d’ABS étaient toxiques sur les souris et les rats.

Sécurité sur l’impression: Le contact de la peau avec la matière fondue chaude doit être évité. Utilisez une petite pince pour retirer d’éventuels morceaux de filaments en sortie de buse. Évitez tout contact de la matière avec les yeux. Tenir hors de portée des jeunes enfants. Ne pas faire brûler la matière. Ne pas ingérer la matière.

.

Retour au sommaire

2.La modélisation

La modélisation

Cette phase permet de transformer votre esquisse en un modèle 3D   .Il existe un grand nombre de logiciels pour ces opérations sous forme libre ou en version d’évaluation, chacun des soft a ses propres avantages et ses inconvénients.

Retour au sommaire



***

Solidworks

Solidworks est un logiciel de conception assistée par ordinateur, appartenant à la société Dassault Systèmes. Il utilise le principe de conception paramétrique et génère trois types de fichiers qui sont liés: la pièce, l’assemblage, et la mise en plan. Ainsi toute modification sur un de ces trois fichiers sera répercutée sur les deux autres.

Le logiciel Solidworks est payant mais il existe une version d’essai afin de pouvoir le découvrir.

Retour au sommaire





***

SketchUp ,

Google SketchUp est un programme dédié à la modélisation en 3D. Facile à utiliser et très ergonomique, ce logiciel vous permet de concevoir des espaces de tous styles, grands ou petits, aménagés ou non. Vous serez en mesure de tester couleurs et textures directement sur vos plans, d’avoir un aperçu des ombres solaires au fur et à mesure de votre avancement, et surtout, choisir parmi de nombreuses propositions de modèles

Bref historique : En mars 2006, la société éditrice de SketchUp a été rachetée par Google. Les deux sociétés collaboraient avant le rachat, car SketchUp était le logiciel qui permettait de créer les immeubles en 3D dans Google Earth. À présent Abvent, distributeur français de SketchUp Pro, poursuit cette collaboration. Depuis avril 2006, Google diffuse deux versions de ce logiciel : Google SketchUp make gratuit et SketchUp Pro payant. La version gratuite dispose de toutes les fonctionnalités de base pour la modélisation et le rendu mais n’a aucun module d’animation, ni d’exportation des modèles réalisés vers des formats 3D courants. De même, la version 7 de SketchUp Pro a creusé les écarts de fonctionnalités avec la version gratuite.

Où télécharger SketchUp : SketchUp ,
Plus d’information sur le logiciel : http://www.arch-image.com/sketchup-logiciel/



Retour au sommaire




***



Blender

Blender est un logiciel libre et gratuit de modélisation, d’animation et de rendu en 3D, créé en 1995. Il est actuellement développé par la Fondation Blender.

Il dispose de fonctions avancées de modélisation, de sculpture 3D, de dépliage UV, de texturage, de rigging, d’armaturage, d’animation 3D, et de rendu. Il gère aussi le montage vidéo non linéaire, la composition, la création nodale de matériaux, la création d’applications 3D interactives ou de jeux vidéo grâce à son moteur de jeu intégré (le Blender Game Engine), ainsi que diverses simulations physiques telles que les particules, les corps rigides, les corps souples et les fluides.

Où télécharger Blender  : https://www.blender.org/download/
Livre libre en français sur Blender pour l’impression 3D  : La documentation









Retour au sommaire

3.Impression 3D

***

 Quelle est la différence entre ABS et PLA ?



Le filament PLA


L’acide polylactique (anglais : polylactic acid, abrégé en PLA)                                                     Est un polymère  entièrement biodégradable utilisé dans l’emballage alimentaire (œufs, eau minérale, fruits et légumes, …), pour remplacer les sacs et cabas en plastiques jusqu’ici distribués dans les commerces, ou dans la fabrication de très nombreux objets injectés, extrudés ou thermoformés. Il est utilisé également en chirurgie où les sutures sont réalisées avec des polymères biodégradables qui sont décomposés par réaction avec l’eau ou sous l’action d’enzymes. Il est également utilisé pour les nouveaux essais de stent biodégradable. Il est un matériau utilisé par certaines imprimantes 3D.

Notons qu’il peut être obtenu à parti d’amidon de maïs. Il ramollit autour de 50°, commence à fondre à 160° et est réellement travaillé à 180°. Attention donc, il n’est pas très résistant à la chaleur. Il est sensible à l’humidité, il faut donc la maintenir au sec, ce qui peut aussi être un problème. Son utilisation nécessitera un peu plus d’entretien sur la machine. La PLA ne plie pas vraiment, il aura tendance à casser facilement. Il connaîtra un taux d’échec moins grand lors des impressions 3D.

Information technique sur le stockage du filament PLA

    • Stocker les matériaux inutilisés dans le sac refermable , dans un endroit sombre et frais



    • Une fois que vous avez acheté votre filament, il est important de le ranger correctement afin de préserver sa qualité. Au fil du temps, le plastique va absorber l’humidité de l’air et créer de petites bulles d’eau dans le filament. Ces bulles, lorsqu’elles sont chauffées dans la buse d’extrusion, atteignent rapidement le point d’ébullition, ce qui gâche l’impression.



  • L’utilisation de déshumidificateurs dessiccatifs pour absorber l’humidité est fortement recommandée

Information technique sur l’utilisation du filament PLA

Vitesse d’impression conseillée : de 50mm/s à 120mm/s
Température d’extrusion : 180°C à 220°C
Température du plateau : Ambiant à 60°C



Retour au sommaire



***

Description du filament type ABS

C’est surtout le matériau privilégié pour les appareils électroménagers. Les carters d’aspirateurs et les corps de cafetières sont souvent en ABS. Dans ce cas, il s’agit le plus souvent de pièces injectées. Le fabricant de jouets danois Lego l’utilise pour fabriquer ses briques de construction. C’est une des particularités qui leur confèrent d’ailleurs leur qualité.

L’ABS est également utilisé dans les industries nautiques pour la fabrication de petites embarcations légères de type annexes en raison de sa légèreté, rapidité de construction et par collage de deux feuilles thermoformées garnies de mousse au milieu, ce qui permet de réaliser une embarcation totalement insubmersible (exemple des célèbres Sportyack 1 et 2 présents dans les ports de plaisance).

L’ABS, en raison de ses propriétés antichocs et de son aspect brut, est la base de nombreuses répliques d’armes : fabrication de corps ou de crosses des diverses répliques d’air soft.

Dans le domaine de l’automobile, la carrosserie de la Citroën Méhari, une voiture dérivée de la Dyane, est réalisée en ABS teinté dans la masse, et obtenue par thermoformage, un procédé similaire à l’emboutissage des tôles. Elle nécessite un entretien particulier pour résister au temps. Altéré par le soleil d’été, le matériau devient cassant en hiver. Encore de nos jours, le plastique en ABS est utilisé pour faire des carrosseries entières (voitures sans permis).



Retour au sommaire



Les grands classiques ou les essentiels dans les filaments

 Filaments HIPS

Le filaments HIPS ( Higt impact polystyrene ou polystyrene choc ) permet l’impression de supports solubes avec une imprimante à deux extrudeurs , il s’utilise avec de l’ABS et se dissout dans du D-limonene ( solvant a base de citron ) ,

A savoir pour votre sécurité sur le D-Limonène

  • 10 – Inflammable
  • R38 – Irritant pour la peau
  • R43 – Peut entraîner une sensibilisation par contact avec la peau
  • R50 – Très toxique pour les organisqmes aquatiques
  • R53 – Peut entraîner des effets néfastes à long terme pour l’environnement aquatique
  • S03 – Conserver dans un endroit frais
  • S16 – Conserver à l’écart de toute flamme ou source d’étincelles – Ne pas fumer
  • S24 – Eviter le contact avec la peau
  • S37 – Porter des gants appropriés
  • S60 – Eliminer le produit et son récipient comme un déchet dangereux
  • S61 – Eviter le  rejet dans l’environnement. Consulter les instructions spéciales/la fiche de données de sécurité
  • S62 – En cas d’ingestion, ne pas faire vomir. Consulter immédiatement un médecin et lui montrer l’emballage ou l’étiquette.

Pour les imprimantes à deux extrudeurs, la première tête d’impression accueille le filament ABS et le second extrudeur le filament HIPS par exemple (bien faire attention au transfert de température d’une tète a l’autre, il semble judicieux d’avoir des matériaux compatible en température) . Le filament ABS permettra d’imprimer le prototype et le filaments HIPS imprimera les structures de supports ou de maintien pour les parties en portes à faux .

Mais ce filament peut être aussi utilisé également comme un matériau classique .

Ces propriétés sont :

    • Haute résistance aux chocs



    • Impression mates et détaillées



    • Léger et durable



    • Sans warping ( réaction thermique se traduisant par une rétractation du plastique lorsque celui-ci refroidit. Les bords se décollent et se soulèvent petit à petit du plateau durant l’impression, déformant les couches supérieures ).



    • N’est pas sensible à l’humidité



    • Soluble uniquement dans le D-Limonéne



    • Température d’extrusion : 230° à 250° C



  • Température de plateau : 90° à 110° C



Retour au sommaire







 Les filaments spéciaux .

  • ABS KEVLAR ( FIBRE D’ARAMIDE )

Présentation :Le composite de fibres d’aramide / ABS est un mélange spécialement   conçu à   base d’acrylonitrile-butadiène-styrène (ABS) et de fibres d’aramide pour imprimantes 3D. La distribution de longueur de fibres d’aramide a été spécialement sélectionnée pour être compatibles aux imprimantes 3D standards. Ce composite offre d’excellentes caractéristiques d’impression avec un retrait limité et une bonne adhésion de la pièce sur le plateau. Le phénomène abrasif est moins important par rapport aux fibres de carbone, les composites correspondants. Les paramètres d’impression sont compatibles avec la plupart des imprimantes 3D équipées de plateau chauffant.

Avantage :Allègement de pièces et faible déformation lors de l’impression. Une plus grande résistance aux frottements et aux chocs. Les pièces imprimées sont moins fragiles que les pièces en ABS (T ° C de la dégradation de la fibre > 500 ° C). Les fibres d’aramide sont sensibles aux UV et à l’humidité.

Information securité :Les fibres d’aramide ne sont pas dangereuses pour la santé en elles- mêmes. Cependant, les fibres courtes et les poussières, en cas de ponçage, peuvent causer une irritation de la peau, des yeux et des voies respiratoires. Par ailleurs, la faible taille des fibres peut parfois provoquer des allergies. Les utilisateurs doivent porter un équipement de protection individuel (masque, gants …) en cas de ponçage ou de fraisage des pièces imprimées. Consulter la fiche de données de sécurité pour plus de données. L’ABS peut conduire à la production de COV lors du processus d’impression (dérivés de styrène). S’assurer un espace de travail équipé d’extraction d’air ou d’une protection appropriée. Se référer à la fiche de données de sécurité avant manipulation.

Voir les publications ci-dessous pour les risques d’utilisations de L’ ABS

L’impression en 3D, un risque pour la santé
http://www.medisite.fr/a-la-une-imprimante-3d-des-chercheurs-pointent-risques-pour-sante.400454.2035.html



Température d’impression : 250-270°C
Vitesse d’impression : 50 à 70 mm / s
Plateau chauffant  : 90-110°C
Type de buse : Préféré une buse acier de diamètre 0.4mm
Coloris : Jaune ou noir
Marque : Nanovia
Prix moyen : 60€ les 500g
Notre fournisseur : atome3d.com



Retour au sommaire





  • PLA + Carbone

Le filament Proto-Pasta fibre de carbone est composé de PLA 4043D additionné de 15% de fibre de carbone : filament CFPLA pour « Carbon Fiber PLA« .
Le but de cette matière est d’assurer à vos objets rigidité et résistance à la flexion.
Le rendu est noir avec un certain éclat métallique à la lumière directe.
Le profil d’impression est similaire à celui du PLA. Le plateau chauffant n’est pas nécessaire. A la différence des objets que vous pourrez imprimer, le filament est relativement fragile. Aussi son utilisation est déconseillé avec un tube bowden.

  • Diamètre : 1.75 mm
  • Teinte : Noir
  • Matière : Fibre de carbone
  • Température d’extrusion MINIMALE : 190 – 200°C
    Source : filimprimante3d

Dans la même rubrique :

Filament PLA renforcé à la fibre de carbone
Ce filament Proto-Pasta de chez ProtoPlant est un PLA renforcé à la fibre de carbone. Créez des objets à la fois dotés d’une bonne ridigité et d’une bonne tolérance à la flexion.

Le filament Proto-Pasta fibre de carbone est composé de PLA 4043D additionné de 15% de fibre de carbone : filament CFPLA pour « Carbon Fiber PLA« .
Cette matière innovante assure à vos objets une bonne rigidité ainsi qu’une plus grande résistance à la flexion.
Le filament est de couleur noir tout en offrant un éclat métallique lors d’une exposition à la lumière.
Le profil d’impression de ce fil se rapproche de celui du PLA. La présence d’un plateau chauffant n’est pas obligatoire. Bien que les objets imprimés soient d’une grande solidité, le filament en lui-même est assez fragile : son utilisation n’est pas recommandée avec un tube bowden.

Température d’impression conseilléé : 190 à 230° C

  • HDT Deg. C : 54
  • Impact J/m : 53
  • Stiffness MPa : 6560
  • Flex Strength MPa : 96
  • Diamètre : 1.75 mm
  • Bobine de 500 grammes
  • Diamètre de buse : 0.35 à 0.50 mm

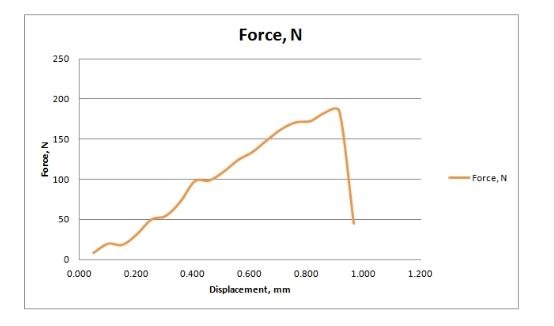

Redohm courbe de resistance pla a fibre de carbone



Retour au sommaire



Définition d’un filament réactif

Les filaments réactifs réagissent à différents éléments extérieurs, ils sont parfois utilisés pour diverses applications. Ces filaments sont réactifs à la lumière (phosphorescent), aux UV (photosensible), et à la chaleur (thermosensible).

  • Filament à couleur changeante  (thermosensible).

Ce filament change de couleur en fonction de la température .



Retour au sommaire

Filament Conductif


Le filament conductif permet de conduire le courant électrique à travers le prototype imprimé en 3D. Plus ou moins conducteur selon le filament utilisé, l’objet pourra être utilisé dans diverses applications : circuit imprimé, composant électronique etc…
Attention à bien prendre en compte que la conductivité du filament dépend des paramètres d’impression (remplissage, espace, dimension). Toutes les imprimantes 3D peuvent imprimer le fil conductif ou conducteur. Il n’est pas nécessaire d’avoir un plateau chauffant.
Source : Makershop

filament Nylon.


le nylon est une excellente matière plastique polyamide pour le prototypage rapide. Il s’imprime à de hautes températures (240°C +) et sujet aux décollements.
Largement utilisé dans le textile ou l’industrie automobile pour les pièces mécaniques, le nylon est très résistant aux chocs et frottements. Il est aussi flottant et permet donc des utilisations très diverses pour le prototypage rapide et l’impression 3D.
Source : Makershop

Filaments Résistants et Hautes températures

Cette catégorie est consacrée aux filaments qui permettent d’imprimer des objets destinés à résister à des températures d’utilisation élevées.
D’une façon générale on considère qu’un filament est destiné à produire des objets résistants à de hautes température lorsque ces objets peuvent utilisés dans des environnements à une température seuil de 100°C .
Cette capacité est la caractéristique principale de certains filaments, c’est le cas du HT Colorfabb.
Dans le cas de l’HD PLA de chez Fiberlogy, le filament sur base PLA permet de produire des objets qui résisteront jusque 120°C après cristallisation de lobjet (passage au four ou à l’étuve).

D’autres filaments disposent de multiples intérêts dont la résistance aux hautes températures. C’est le cas de l’ABS Aramide qui en plus résiste aux chocs, ou du PEEK qui en plus résistent à de nombreux agents chimiques.



ABS / Aramide

Le filament K-VIX est un alliage d’ABS et de fibre de d’aramide (5%), l’alliance idéale entre légèreté et résistance. On retrouve l’aramide dans les gilets pare-balle, cordes de raquette de tennis, etc.
Le point fort de l’aramide est sa forte absorption des chocs en dissipant leur énergie. L’aramide assure également moins de déformations des pièces, notamment à la chaleur.
En comparaison avec la fibre de carbone, l’aramide assure l’impression de pièces moins cassantes et sans risque de conductivité. A noter également, le phénomène d’abrasion des buses connu avec la fibre de carbone ; c’est nettement moins le cas avec la fibre d’aramide.
L’impression du filament nécessite la présence d’un plateau chauffant. Une imprimante 3D fermée est favorable à l’impression du filament K-VIX. Les fibres d’aramide sont sensibles aux UV et à l’humidité.

Filament de fabrication française.

Caractéristiques du filament :

  • Diamètre du filament : 1.75 mm
  • Matériau : K-VIX (ABS/Aramide)
  • Couleur : Native (Jaune pâle)
  • Marque : ADDIFRANCE
  • Conditionnement : 750 grammes
  • Diamètre de la bobine : 200 mm
  • Diamètre de l’orifice central : 55 mm
  • Épaisseur de la bobine : 55 mm
  • Vitesse d’impression : 50-70 mm/s
  • Température d’extrusion : 250-270°C
  • Température lit chauffant : 90-110°C

Propriétés physiques :

  • Densité (ISO 1183) : 1.08
  • Masse linéique : 2.5 g/m
  • Retrait (ASTM D955) : 0.4/ 0.5

Propriétés mécaniques :

  • Module de traction (ISO 527) : 2.4 GPa
  • Module de flexion (ISO 178) : 2300 MPa
  • Élongation à la rupture (ISO 527)  : 7.5%

Propriétés thermiques :

  • TG : 101°C
  • Inflammabilité (UL 94) à 1.6 mm : HB (inflammable)

Information complémentaire :

Prix moyen : de 50 à 60 € ( en date du 27/07/2016 )

Fiche de sécurité : fiche de securite ABS FIBRES D’ARAMIDE
Fiches techniques : ABS Aramide / K-VIX
Source : filimprimante3d

Retour au sommaire

Filament Primalloy de chez Verbatim .

PrimalloyTM est un matériau en caoutchouc souple avec une résistance remarquable à la chaleur, l’huile et l’abrasion, et une grande résistance mécanique.Il s’agit d’un élastomère thermoplastique (TPE) à base de polyester haute performance.
A savoir : N’est pas de qualité alimentaire .

Utilisation

    • Recommandé pour l’utilisation dans les imprimantes 3D à technologie FFF (Fused Filament Fabrication) disponibles dans le commerce.



    • Impression seulement dans une zone de travail bien ventilée ou avec hotte aspirante



    • Pour de meilleurs résultats utiliser une imprimante à plate-forme chauffée (40 – 50 °C) .



    • Le matériau extrudé adhère mieux à une plate-forme revêtue de ruban en polyamide (voir également ruban KaptonTM) .



    • Pour empêcher l’affaissement des couches, ventiler l’objet pour le refroidir à mesure qu’il est construit.



    • Pour éviter les bourrages d’alimentation, appliquer des vitesses d’impression lentes (≤ 30 mm/s) et désactiver la rétraction. Eviter toute pression excessive dans le dispositif d’alimentation de type Pinch.



    • En raison de sa flexibilité et du risque de gauchissement, ce filament n’est pas recommandé pour les imprimantes avec une grande distance (par exemple, >15 mm) entre le dispositif d’alimentation de type Pinch et l’extrémité chauffée.



  • Pour contrôler la teneur en humidité, ranger la bobine partiellement utilisée dans une poche fermée et étanche contenant un sachet dessiccatif ( placé à l’intérieur d’enceintes étanches, sacs plastique, caisses… il maintient une humidité suffisamment basse pour éviter la formation d’eau.)

Caractéristique :

Température de process 210 – 235 °C
Poids net du matériau 0,5 kg
Longueur du filament 190 m
Densité 1,08 – 1,10 g/cm3
Elasticité à la traction (JIS K 7113) 14 MPa
Allongement (JIS K 7113) 990 %
Point de fusion 175 à 195 °C
Indice de fluidité à 230 °C, 21,1 N 45 g/(10 minutes)
Dureté D Durometer (JIS K 6253) 33

Tableau de compatibilité :

Redohm Tableau de compatibilite PLA Primalloy

Redohm : Tableau de compatibilité imprimante -> PLA / Primalloy

Prix moyen : de 65 à 80 €

Retour au sommaire





Filament Métal – Bronze & Cuivre Colorfabb


BronzeFill ColorFabb – Filament Bronze 2.85 mm :
Le filament BronzeFill est composé d’un mélange de poudre de bronze et de PLA/PHA Colorfabb. L’aspect bronze ne se limite pas à la couleur, loin s’en faut. Tout d’abord les objets produits seront lourds, 3 fois plus qu’avec du PLA classique. Après ponçage et polissage les particules de bronze scintilleront et permettront l’obtention des reflets métalliques si caractéristiques.

L’impression avec ce filament nécessite un post traitement.

Détails du post-traitement :

  • Premier ponçage avec grain 120-180, les différentes couches doivent disparaitre
  • Deuxième ponçage avec grain 240/300 voire 600.
  • Traitement final : chiffon doux et un peu de vernis cuivre pour dégager la brillance du bronze.

Selon votre imprimante et  votre logiciel de slicing, une augmentation du débit de filament (flow) pourra être nécessaire. Sur Ultimaker 2, une augmentation du débit de 4 à 8% améliore les résultats. Sur l’Ultimaker Original il ne sera pas nécessaire d’augmenter le débit.

Caractéristiques techniques :

  • Température d’impression : 195-220°C
  • Vitesse d’impression : 40-100 mm/s
  • Plateau chauffant (optionnel) : 50-60°C
  • Matériau : bronzeFill / Bronze + PLA/PHA
  • Marque : ColorFabb
  • Diamètre : 2.85 mm +/- 0,05mm
  • Conditionnement : 750 grammes

  Source :filimprimante3d

Retour au sommaire







4.Informations utiles sur nos imprimantes.

Replicator 2

Replicator 2 . RedOhm

Replicator 2

Impression :

Espace de travail :
Diamètre du fil : 1.75mm

Température  :



Température maximale de l’extrudeur :
Plateforme chauffée : Non
Température maximale de la plate-forme :
Température ambiante de fonctionnement :



Ensemble des réalisations produites par l’imprimante Replicator 2



Retour au sommaire







Zortrax M200

Zortrax M200

Zortrax M200



Caractéristique technique de la Zortrax M200

Impression :

Espace de travail : 200x200x185 mm
Diamètre du fil : 1.75mm

Température  :

Température maximale de l’extrudeur : 380 ° C
Plateforme chauffée : Oui
Température maximale de la plate-forme : 110° C
Température ambiante de fonctionnement : 20 à 35 ° C

Notre Fournisseur : 3D MorphoZ





***

Gamme de matériaux utilisable sur la M200

Z-ABS :
Le Z-ABS est un matériau polyvalent caractérisé par des propriétés de durabilité moyenne, la force d’impact à moyen et le niveau de retrait élevé. Par conséquent, les modèles à grande et à parois épaisses imprimées à partir de Z-ABS sont beaucoup plus sujettes au retrait.

Compatibilités:
Le filament ZABS est compatible avec une large gamme d’imprimantes :
Makerbot Replicator 2x ,UpMini , UpPlus2 ,Leapfrog et la plupart des imprimantes 3d du marché possédant un plateau chauffant.

Z-ultrat :
Matériau polyvalent adapté à l’impression de différents types de modèles. Il est parfait pour le prototypage de modèles avec des caractéristiques similaires aux produits fabriqués dans la technologie de moulage par injection. Il est également adapté pour le post-traitement mécanique et chimique. Les objets 3D imprimé avec le  Z-ultrat sont solides, stables et résistants dans le  temps. Les propriétés Z-ultrat conviennent pour une utilisation dans l’évaluation d’objet avant de commencer la production de masse.



Z PCABS :
Ce matériau est un mélange d’ABS et de polycarbonate (PC), caractérisé par une durabilité et une résistance qui le rend idéal pour la fabrication des enveloppes.



Z-GLASS :
Le filament HD Glass est un filament PETG. C’est un fil très facile à imprimer car il possède une bonne stabilité thermique. Il en résulte une bonne adhésion à la surface d’impression et une bonne solidité inter-layers.

Ce filament est garanti sans bisphénol A, conforme RoHS et REACH et est compatible au contact alimentaire selon la norme américaine FDA. Peu d’odeurs sont dégagées à l’impression.

Z-HIPS :
Le fil pour imprimante 3D HIPS offre un beau rendu de surface et permet la production d’objets robustes, similaires à l’ABS. Les caractéristiques d’impression du HIPS sont également voisines de celles de l’ABS.

Z-PETG
Le PET est très présent dans notre vie quotidienne : bouteilles plastiques, pots, barquettes, films plastiques… Concernant l’impression 3D le PET est une très bonne alternative à l’ABS.C’est un filament robuste, léger et présentant une légère souplesse.Le PETG vous permet d’imprimer des objets décoratifs et techniques de qualité.

Z-ESD : Le premier matériau de l’offre Zortrax qui présente une protection contre les décharges électrostatiques. Grâce au rétrécissement réduit, il permet de créer des impressions de grande taille sans risque de délamination ou de déformation. Z-ESD peut être testé dans divers environnements industriels où différents produits chimiques sont utilisés car il est résistant aux sels, acides et alcalis.







Retour au sommaire
***

Tableau de compatibilités des filaments pour la Zortrax M200
Configuration pour la Zortrax M200  Définition du produit
configuration Z-GLASS pour le ->

Filament bois

Bobine de Filament BOIS – équivalent LAYWOOD de Marque MACHINES-3D
Température d’impression : 190 à 220°C
http://www.machines-3d.com/filament-bois-600g-bois-naturel-xml-367_368-920.html


Bobine de filament Bois -> ColorFabb woodFill Fine – Filament Bois 1.75 mm
Température d’impression : 195-220°C
Vitesse d’impression : 40 à 100 mm / s
Plateau chauffant (optionnel) : 50-60°C
Coloris : Marron clair
Marque : ColorFabb
https://www.filimprimante3d.fr/fil-bois-175-mm/581-colorfabb-woodfill-fine-filament-bois-175-mm.html


EasyWood Pin est issu d’un mélange unique de 40% de particules de bois broyées combinées à des polymères faciles à imprimer utilisés dans la gamme de filaments EasyFil.
Température d’impression : 210-220°C
Vitesse d’impression : 40 à 100 mm / s
Température du plateau chauffant (si utilisé) : entre 35°- 60° C.
Coloris : Marron Clair, Beige / Pine
Marque : EasyWood
Site du constructeur : http://www.formfutura.com
Fournisseur : https://www.filimprimante3d.fr
configuration Z-GLASS pour le ->

Filament PLA

Le plastique PLA ou acide polylactique est un matériau couramment utilisé pour des objets déstinés au contact alimentaire (gobelets, assietes en plastique, ect…) grâce à sa non-toxicité. Ce plastique est biodégradable de part sa constitution en grande partie de matières renouvelables comme l’amidon de maïs. Comparé à l’ABS, il dispose dans l’impression 3D d’un très faible rétrécissement et cela lui permet d’être utilisé sans plateau chauffant, vos grandes impressions subirons ainsi beaucoup moins des effets de warping.

Fournisseur : Machines-3d


Filament pour imprimante 3D, Noir, Verbatim, diamètre 1.75mm, poids 1kg FDM, PLA

Température de fonctionnement: 200 → 220 °C
Fournisseur : http://fr.rs-online.com/

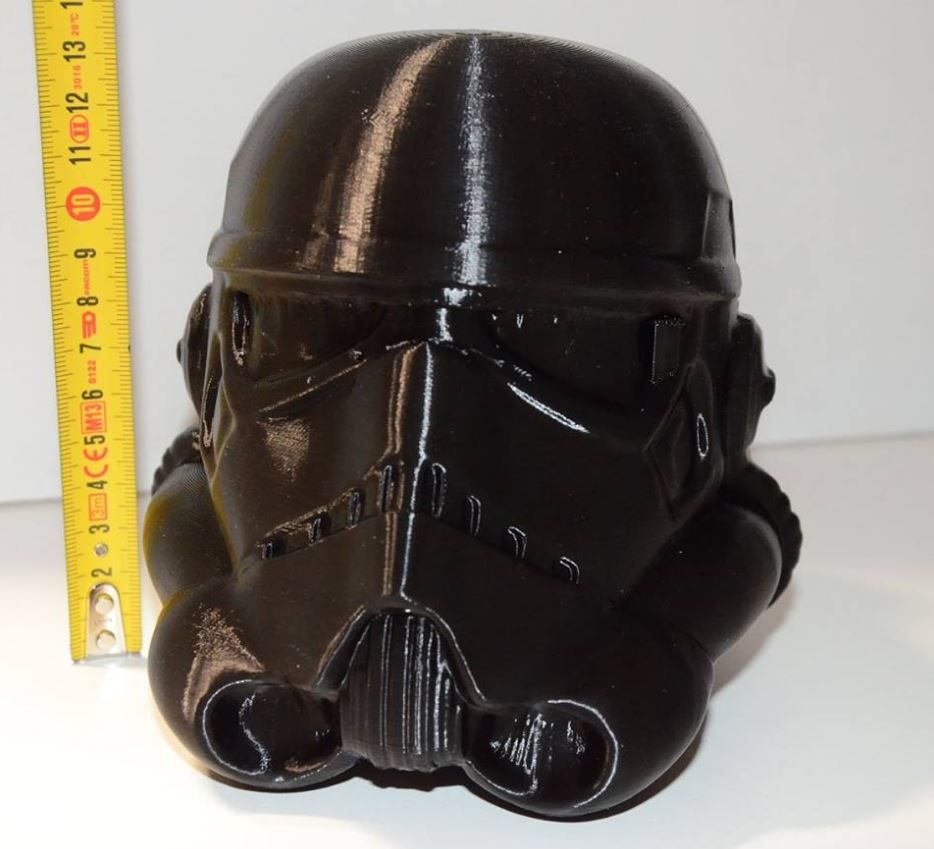

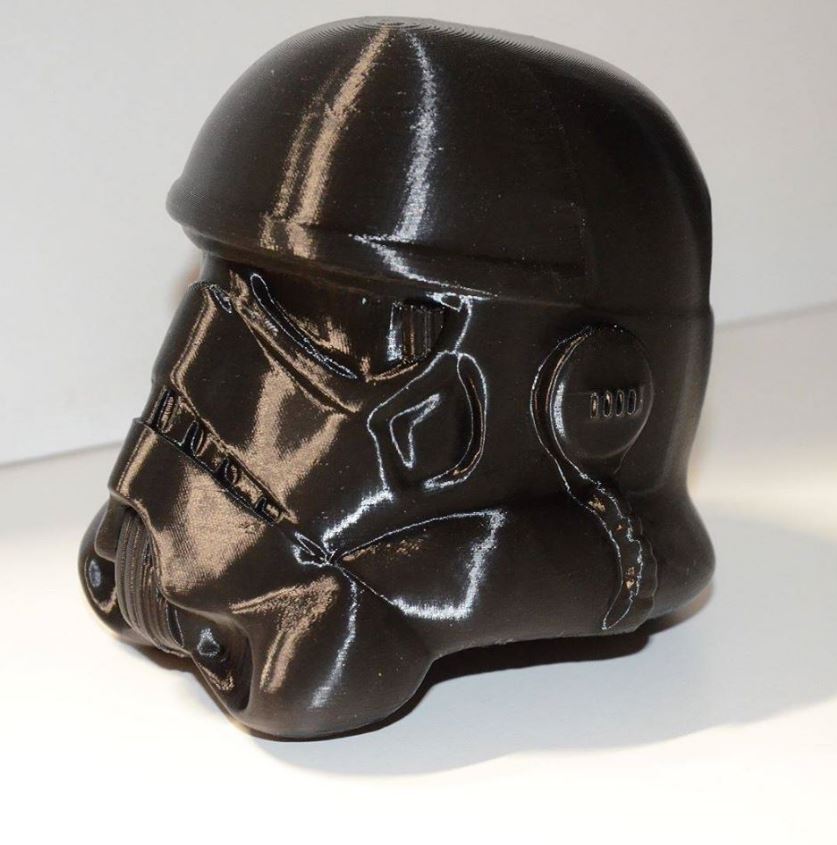

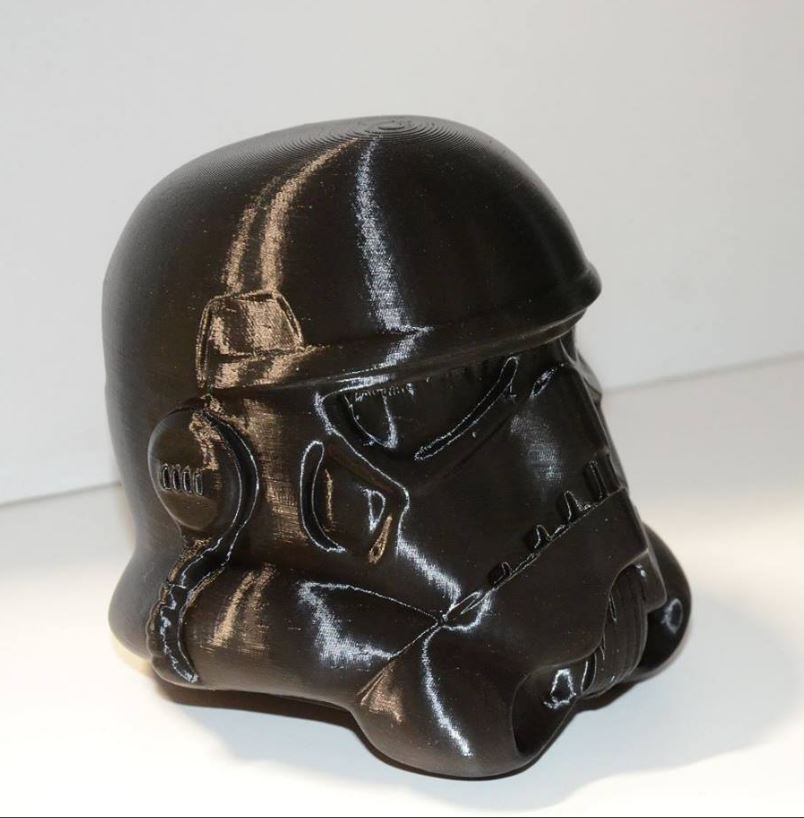

Information pour l’impression : stormtrooper
– Temps de réalisation : 26h10 mm
– Matière :
– Type de Matière : PLA ( de chez Verbatim )
– Remplissage :
– Définition :
– Température : 200 → 220 °C
– Profil utilisé sur Zortrax M200 : Z-Glass
configuration Z-ABS pour le ->

Filament ABS

Filament ABS Machines-3D
Température de fonctionnement: 240 – 250 °C
Température plateau chauffant : 130 °C
http://www.machines-3d.com/filament-abs-machines3d-175mm-noir-carbone-xml-367_413-1224.html
  Filament ABS de chez Verbatim
Température de fonctionnement: 230 – 240 °C
http://www.verbatim.fr/fr/3D/?con=10







Retour au sommaire
***

Pour l’imprimante Zortrax m200 à savoir :

Les pièces de grande dimensions :
Pour les pièces de grands formats les problèmes de déformation sont fréquents , c’est pour cela que nous préférons pour nos réalisations utiliser le Z-HIPS

Le filament Hips :
Matière d’impression 3D plus récente que l’ABS et la PLA, l’HIPS présente un profil d’impression similaire à celui de l’ABS.Il permet la production d’objets 3D au rendu lisse, et de plus possède une  bonne résistance.
C’est un matériau chimiquement inerte qui résiste aux acides, aux bases et allie résistante à la chaleur et force. Post-impression vous pouvez peindre, polir et poncer vos objets.

Retour au sommaire
***

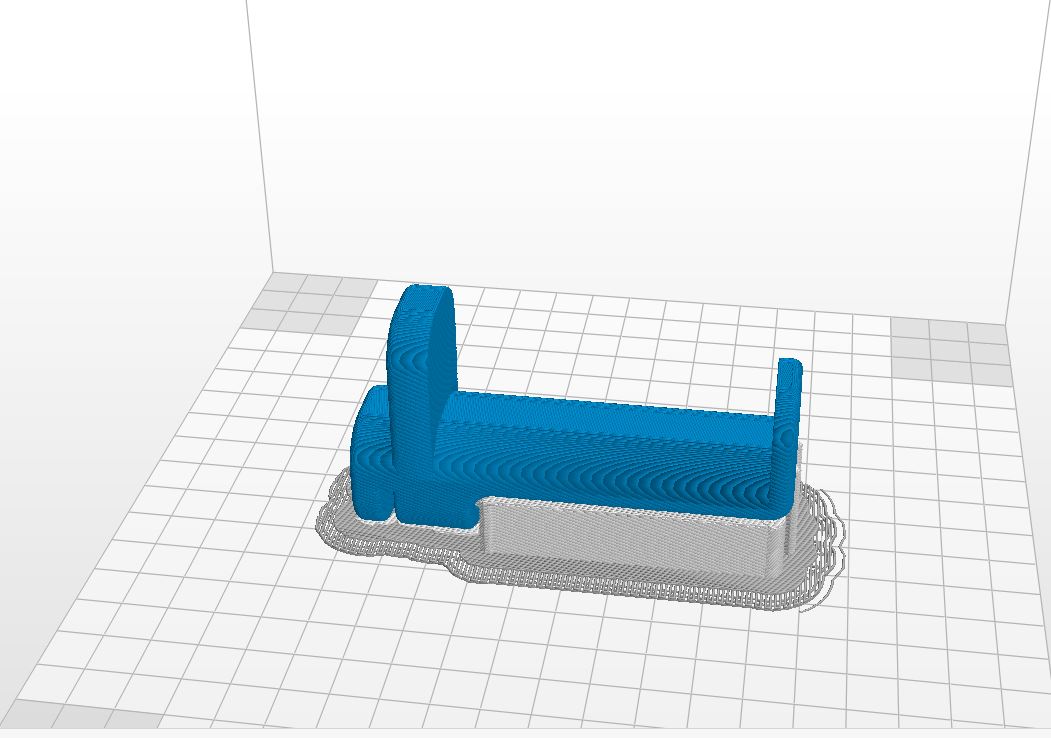

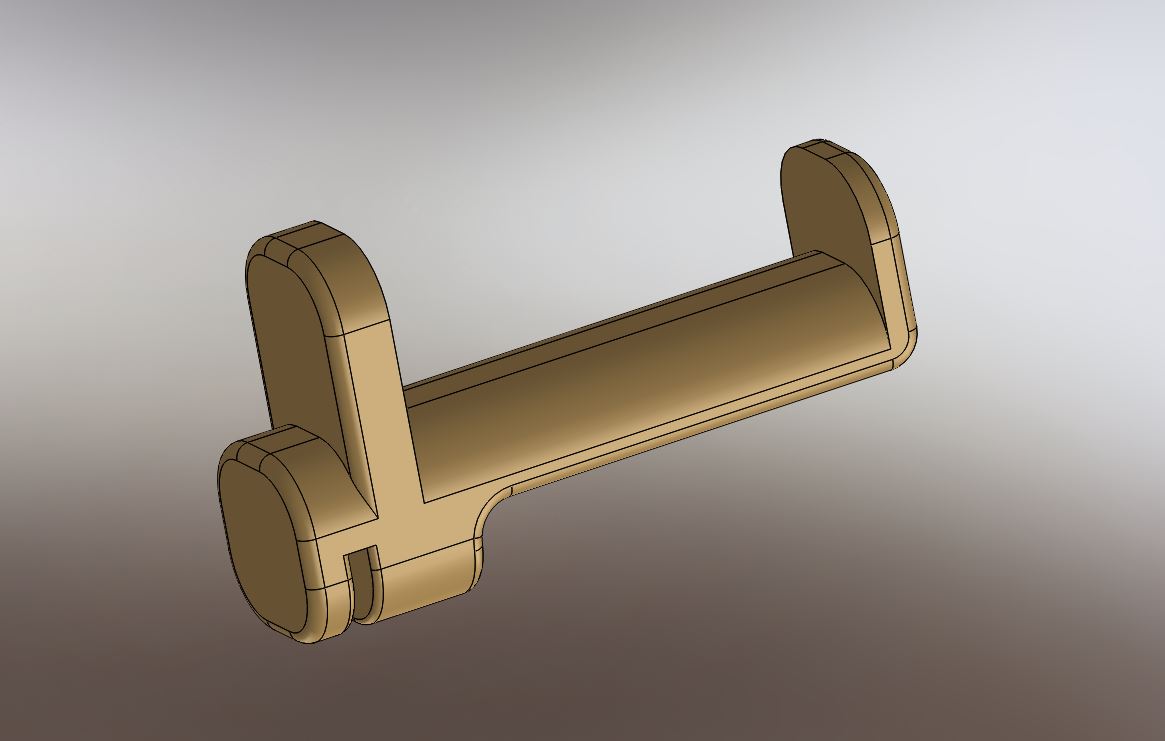

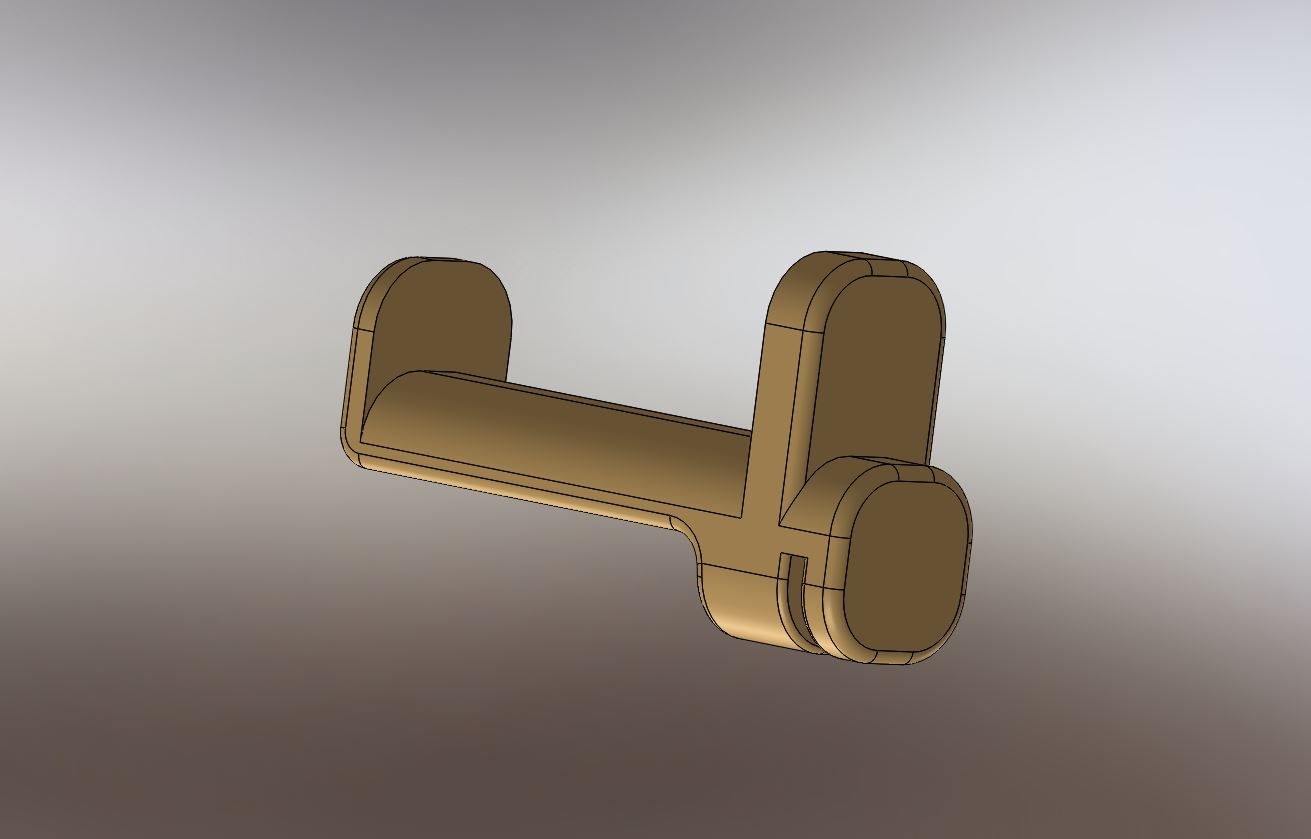

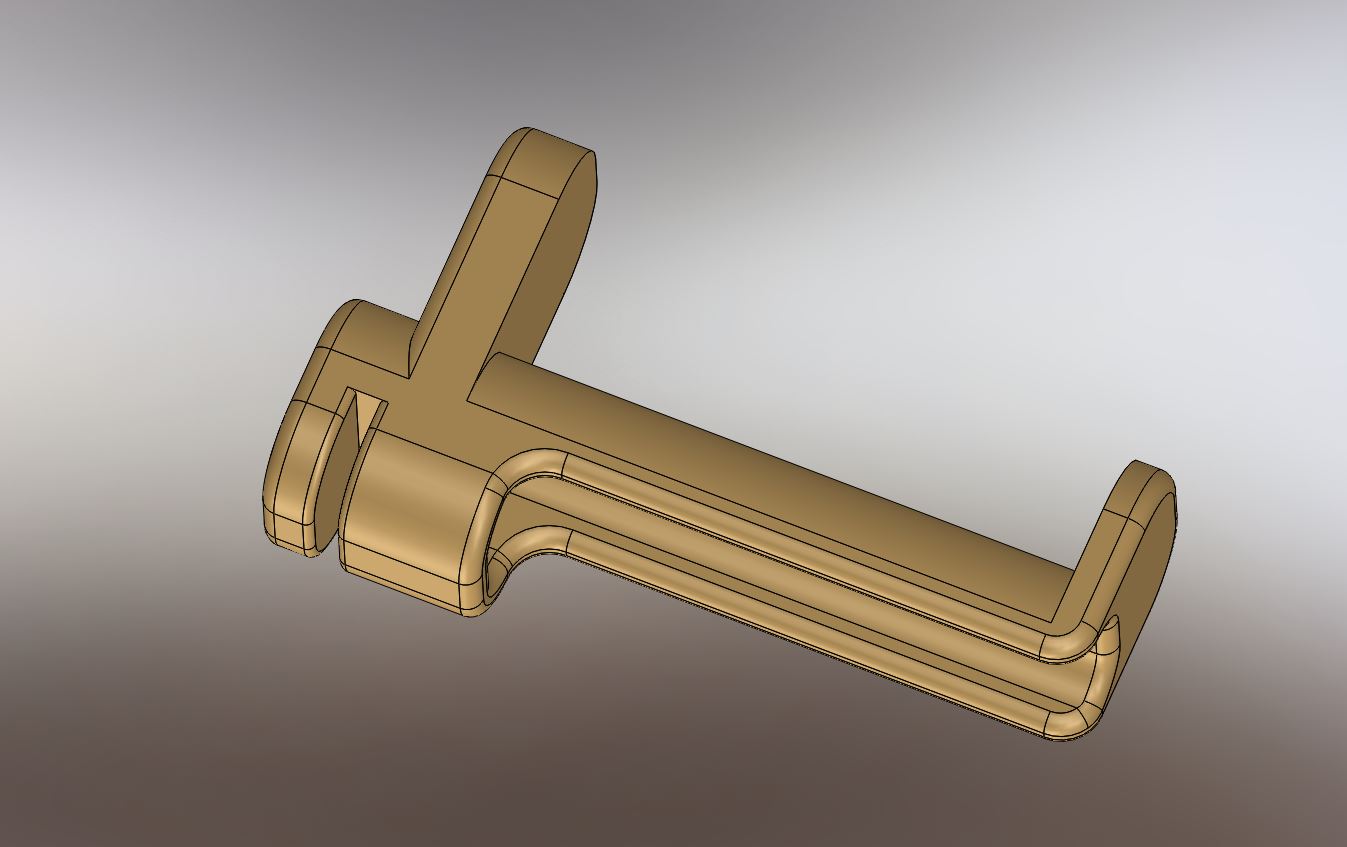

Accessoire pour l’imprimante Zortrax m200  :



Support bobine du type Verbatim ou équivalent

Dimension du trou de la bobine largeur 70mm diamètre 51mm

Vignettes

Information pour l’impression :
– Temps de réalisation : 2h20 mm
– Matière : 34 grammes
– Type de Matière : Z-ABS ou ABS ( autre voir tableau )
– Remplissage : High  dans le menu Z- suite ( correspond à ± 60 % )
– Définition : Normal ( dans menu Z-suite )
– Température : 240 à 250 °C
– Note pour ABS : Un lit chauffé à 130°C

Fichier à télécharger pour imprimer le support bobine du type Verbatim ou équivalent

Retour au sommaire







Zortrax M300



Zortrax M300 . RedOhm

Zortrax M300

Impression :

Espace de travail : 300x300x300 mm
Diamètre du fil : 1.75mm
Précision maximum : jusqu’à 140 microns
Vitesse d’impression : jusqu’a 150mm/s



Température  :

Température maximale de l’extrudeur : 380 ° C
Plateforme chauffée : Oui
Température maximale de la plate-forme : 110° C
Température ambiante de fonctionnement : 20 à 35 ° C

Informations annexes :

Technologie : Dépôt de filament (FDM)
Poids : 50Kg
Dimension externes :562x562x801mm
Précision : de 400 à 140 microns
Diamètre de la buse : 0.4mm
Nombre d’extrudeur : 1
Type de fichiers : STL / OBJ / DXF
Type de logiciel : Z-SUITE est le logiciel de contrôle de l’imprimante Zortrax M200 , développé par Zortrax et mise à jour régulièrement





Notre Fournisseur : 3D MorphoZ

Retour au sommaire








***

Matériaux utilisable pour la Zortrax M300 :

Z-HIPS :
Le fil pour imprimante 3D HIPS offre un beau rendu de surface et permet la production d’objets robustes, similaires à l’ABS. Les caractéristiques d’impression du HIPS sont également voisines de celles de l’ABS.

Z-GLASS :
Le filament HD Glass est un filament PETG. C’est un fil très facile à imprimer car il possède une bonne stabilité thermique. Il en résulte une bonne adhésion à la surface d’impression et une bonne solidité inter-layers.

Ce filament est garanti sans bisphénol A, conforme RoHS et REACH et est compatible au contact alimentaire selon la norme américaine FDA. Peu d’odeurs sont dégagées à l’impression.

Z-PETG
Le PET est très présent dans notre vie quotidienne : bouteilles plastiques, pots, barquettes, films plastiques… Concernant l’impression 3D le PET est une très bonne alternative à l’ABS.C’est un filament robuste, léger et présentant une légère souplesse.Le PETG vous permet d’imprimer des objets décoratifs et techniques de qualité.



Retour au sommaire
***

Tableau de compatibilités des filaments pour la Zortrax M300

Configuration pour la Zortrax M300

Définition du produit

configuration Z-GLASS pour le ->

Filament bois

Bobine de Filament BOIS – équivalent LAYWOOD de Marque MACHINES-3D
Température d’impression : 190 à 220°C
http://www.machines-3d.com/filament-bois-600g-bois-naturel-xml-367_368-920.html
  Bobine de filament Bois -> ColorFabb woodFill Fine – Filament Bois 1.75 mm
Température d’impression : 195-220°C
Vitesse d’impression : 40 à 100 mm / s
Plateau chauffant (optionnel) : 50-60°C
Coloris : Marron clair
Marque : ColorFabb
https://www.filimprimante3d.fr/fil-bois-175-mm/581-colorfabb-woodfill-fine-filament-bois-175-mm.html
  EasyWood Pin est issu d’un mélange unique de 40% de particules de bois broyées combinées à des polymères faciles à imprimer utilisés dans la gamme de filaments EasyFil.
Température d’impression : 210-220°C
Vitesse d’impression : 40 à 100 mm / s
Température du plateau chauffant (si utilisé) : entre 35°- 60° C.
Coloris : Marron Clair, Beige / Pine
Marque : EasyWood
Site du constructeur : http://www.formfutura.com
Fournisseur : https://www.filimprimante3d.fr

Retour au sommaire





***

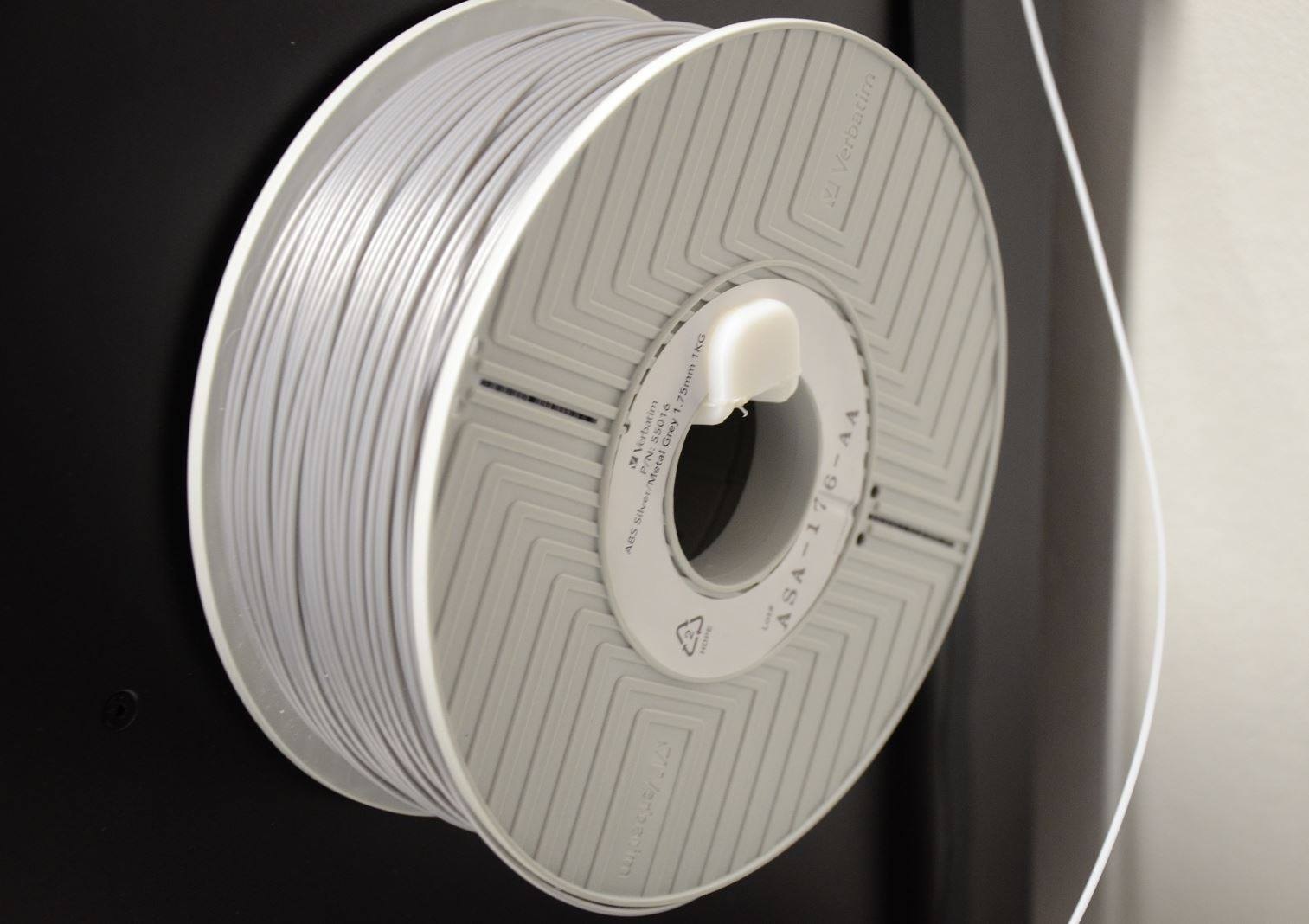

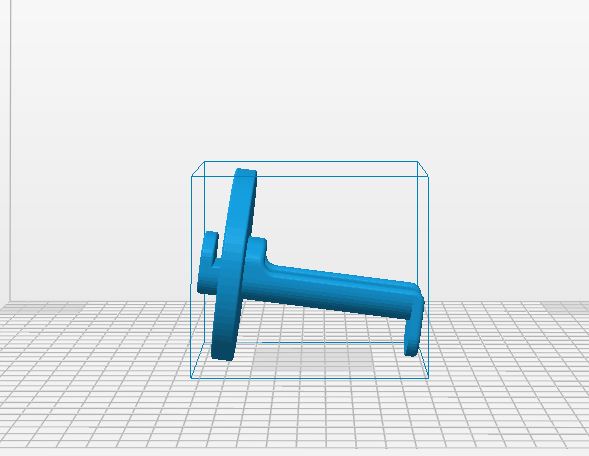

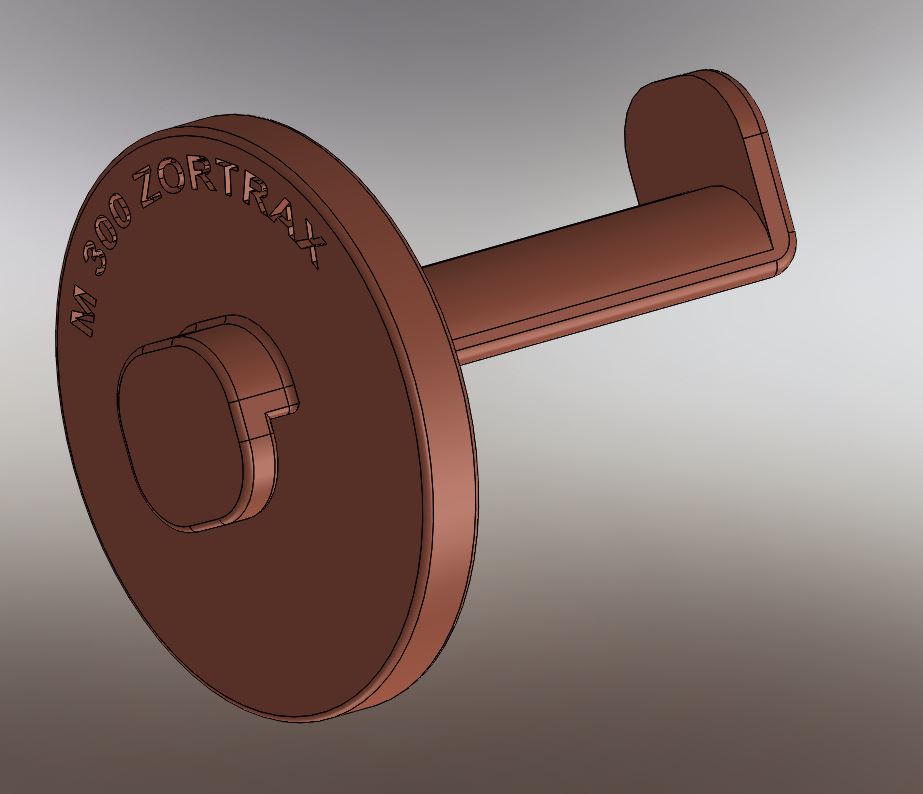

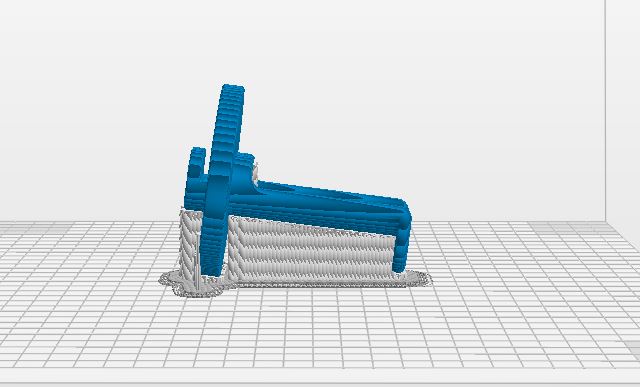

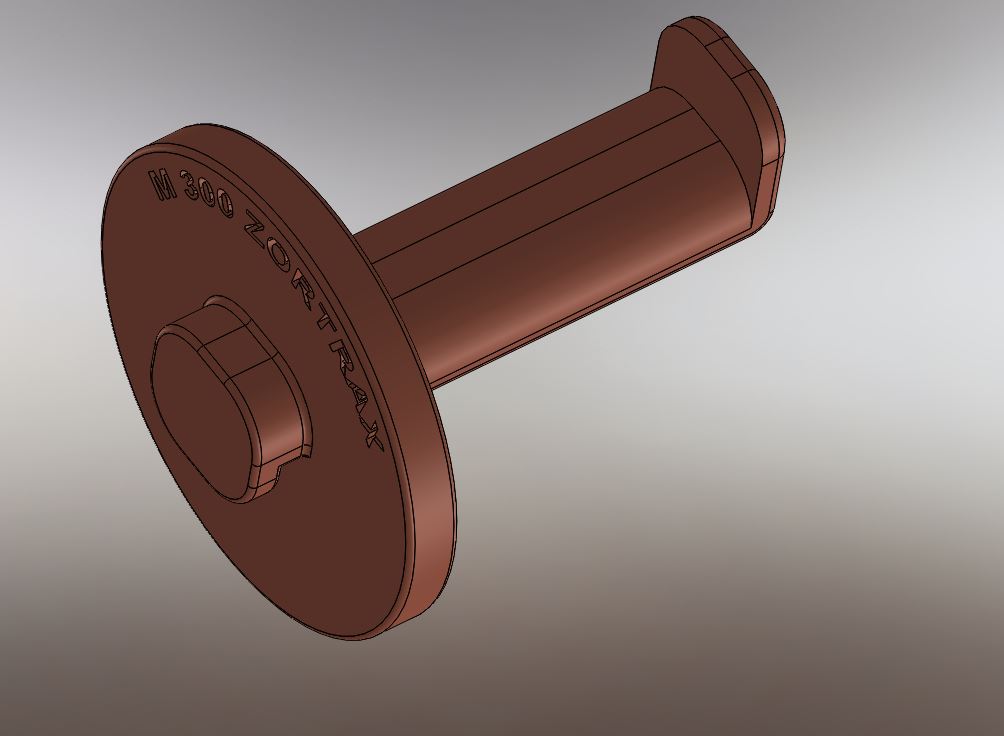

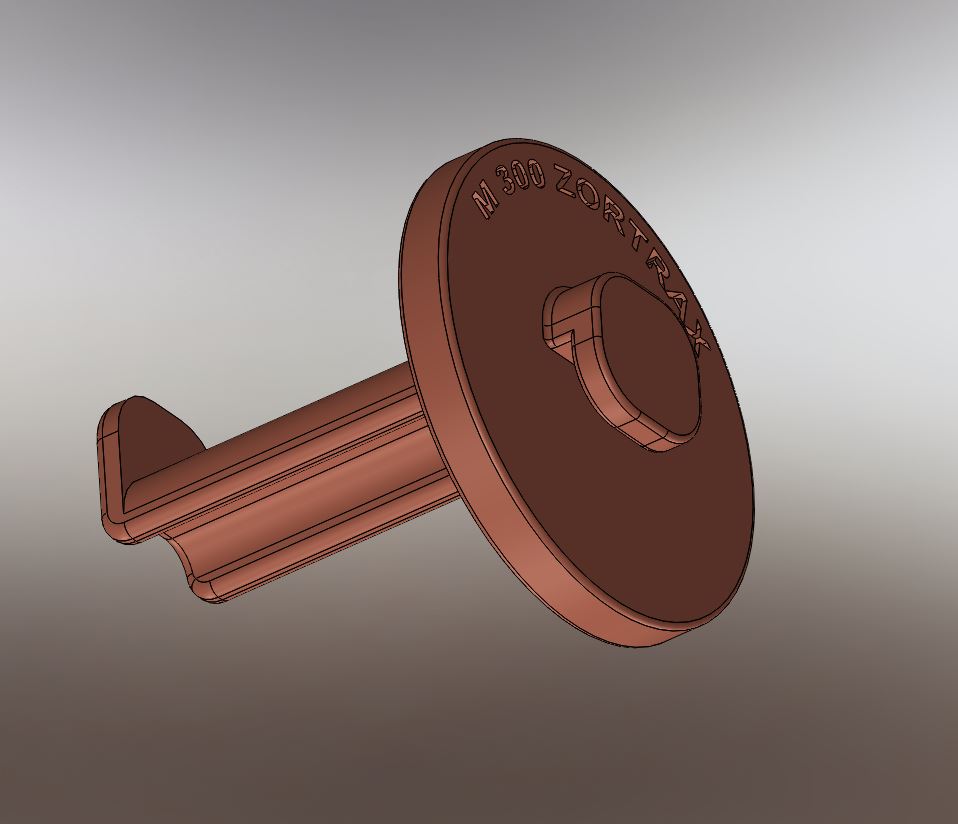

Accessoire pour l’imprimante Zortrax M300

Support bobine du type Verbatim ou équivalent .

 Dimension du trou de la bobine largeur 70mm diamètre 51mm







Retour au sommaire





5.Les bonnes pratiques de l’impression 3D



Que faire contre les traces de brûlure sur la pièce ?

Si vous remarquez des traces de brûlure sur la surface du modèle, la buse pose peut être des problèmes, par exemple.

    • Des résidus de matière au pourtour de la buse.



  • L’intérieure de la buse est à nettoyer ( Pour l’ABS utiliser comme diluant de l’acétone ).
Retour au sommaire





***

Comment stocker le filament PLA ?

Stocker les matériaux inutilisés dans le sac refermable , dans un endroit sombre et frais . Il est important de le ranger correctement afin de préserver sa qualité. Au fil du temps, le plastique va absorber l’humidité de l’air et créer de petites bulles d’eau dans le filament. Ces bulles, lorsqu’elles sont chauffées dans la buse d’extrusion, atteignent rapidement le point d’ébullition, ce qui affecte la qualité de  l’impression.

Retour au sommaire

***

Que faire pour Les pièces de grandes dimensions ?

Pour les pièces de grands formats les problèmes de déformation sont fréquents , c’est pour cela que nous préférons pour nos réalisations utiliser le Z-HIPS

Le filament Hips :
Matière d’impression 3D plus récente que l’ABS et la PLA, l’HIPS présente un profil d’impression similaire à celui de l’ABS.Il permet la production d’objets 3D au rendu lisse, et de plus possède une  bonne résistance.
C’est un matériau chimiquement inerte qui résiste aux acides, aux bases et allie résistante à la chaleur et force. Pour la post-impression  vous pouvez peindre, polir et poncer vos objets.

Retour au sommaire





***

Peut diluer le filament de type HIPS ?

Le Limonène vous permettra la dissolution de l’HIPS si vous utilisez ce dernier comme support d’impression en combinaison de l’ABS.

A savoir pour votre sécurité sur le D-Limonène

  • 10 – Inflammable
  • R38 – Irritant pour la peau
  • R43 – Peut entraîner une sensibilisation par contact avec la peau
  • R50 – Très toxique pour les organisqmes aquatiques
  • R53 – Peut entraîner des effets néfastes à long terme pour l’environnement aquatique
  • S03 – Conserver dans un endroit frais
  • S16 – Conserver à l’écart de toute flamme ou source d’étincelles – Ne pas fumer
  • S24 – Eviter le contact avec la peau
  • S37 – Porter des gants appropriés
  • S60 – Eliminer le produit et son récipient comme un déchet dangereux
  • S61 – Eviter le  rejet dans l’environnement. Consulter les instructions spéciales/la fiche de données de sécurité
  • S62 – En cas d’ingestion, ne pas faire vomir. Consulter immédiatement un médecin et lui montrer l’emballage ou l’étiquette.

Fiche de sécurité FDS: A consulter avant tout utilisation

Notre fournisseur : Pour le diluant D-Limonène https://www.filimprimante3d.fr/

Retour au sommaire
 ***

Que faire pour Les pièces de grandes dimensions imprimées en ABS ?

  1. Il est préférable de choisir une faible densité de remplissage pour l’objet si cela est possible (voir les contraintes mécaniques)
  2. Votre imprimante devra être équipée d’un plateau chauffant
  3. Assurez-vous que la plate-forme est mise de niveau
  4. La ventilation du refroidisseur doit être réglée  sur mini ou 0 (ci-possible)
  5. Pour pallier aux problèmes de warping (déformations de l’objet à la surface du plateau), il est possible d’utiliser le spray Dimafix ou de l’adhésif en bande.
Retour au sommaire



6.Les différentes finitions

Finition et décoration par impression hydrographique

Qu’est ce que l’impression hydrographique ?

L’impression hydrographique ou water transfer printing est un procédé de personnalisation d’objets développé pour l’industrie automobile et aéronautique.

La technique d’impression hydrographique à été développée afin de répondre à un besoin d’habillage de pièces aux formes complexes avec un résultat ultra qualitatif ( ex habitacle de jet privé, garniture de tableaux de bord) .

Retour au sommaire
***

Comment l’impression hydrographique fonctionne t’elle  ?

Le procédé d’impression hydrographique est à la fois simple et très bien étudié,  un film hydrosoluble ( PVA) est imprimé grâce à la technique de l’héliogravure ( gravure du motif sur un cylindre recouvert d’encre).Le film est ensuite déposé à la surface de l’eau et s’hydrate pendant un temps donné.A la fin du temps d’hydratation un solvant est pulvérisé sur le film  ( l’activateur) afin de libérer l’encre contenu dans le film.Une fois le film dissout la pièce est plongée dans le bain afin d’être imprimée.

L’impression hydrographique s’applique sur tous types de supports, plastique, bois, acier, verre…

La réussite de l’impression dépend en grande partie de la préparation du support.

***

En conclusion

Avec le développement croissant de l’impression 3D, l’impression hydrographique s’impose comme le procédé de post traitement  complémentaire permettant d’habiller des pièces brutes aux forme complexes, à moindre coût et avec un résultat impossible a obtenir avec d’autre procédés d’impression classiques.

Longtemps réservé à une utilisation professionnelle, l’impression hydrographique se démocratise et il est désormais possible de trouver des kit prêt à l’emploi permettant de réaliser des impression facilement chez soit avec un minimum d’équipement.

***

En vidéo le procédé de l’impression hydrographique









Retour au sommaire





7. Les réalisations de Redohm en impression 3D









Retour au sommaire







8.Le coin du lecteur pour l’impression 3D



Imprimantes 3D : attention aux émissions de particules ultrafines!
Différence entre ABS et PLA
Imprimante 3D : des chercheurs pointent des risques pour la santé
 L’impression en 3D, un risque pour la santé

Sites d’impression 3D à visiter : Thingiverse , Sculpteo



Retour au sommaire

Retour au menu
