Accéléromètre à trois axes

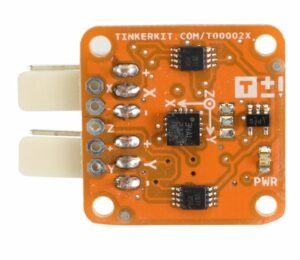

Le module T000020 est basé sur la LIS344AL, un accéléromètre à trois axes.
Vous pouvez obtenir des données sur le troisième axe (appelé Z) en soudant un fil dans le trou étiqueté Z. Sur l’arrière du module, vous pouvez trouver deux amplificateurs de signal. Une de ses 2 sorties passe de 0V à 5V lorsque sa force G change (par exemple, un déplacement). La valeur est d’environ 2,5 V quand il y a 0G sur l’axe X ou Y.
Lorsque vous connectez ce module à l’entrée d’un Arduino utilisant le connecteur TinkerKit, vous pourrez lire des valeurs comprises entre 0 et 1023 lorsque vous déplacez le module.

Définition des LED

LED verte : signale que le module est correctement alimenté
LED jaune :

Ce module est un capteur. Les connecteurs doivent être connectés à l’une des entrées de la carte TinkerKit.

A savoir :

Le LIS344AL est  ultra compact et consomme très peu d’énergie, emballé dans un boîtier LGA. Le dispositif complet comprend un élément de détection et un circuit intégré capable de prendre l’information à partir de l’élément de détection et à fournir un signal traité directement.
