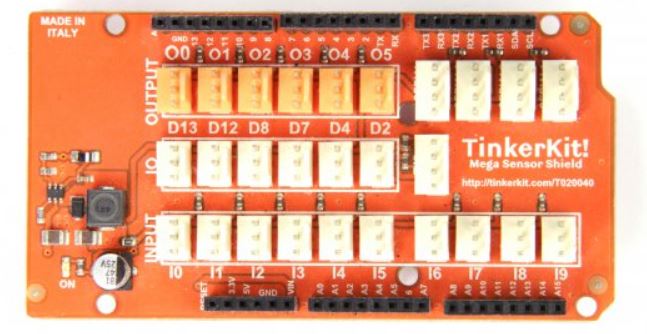

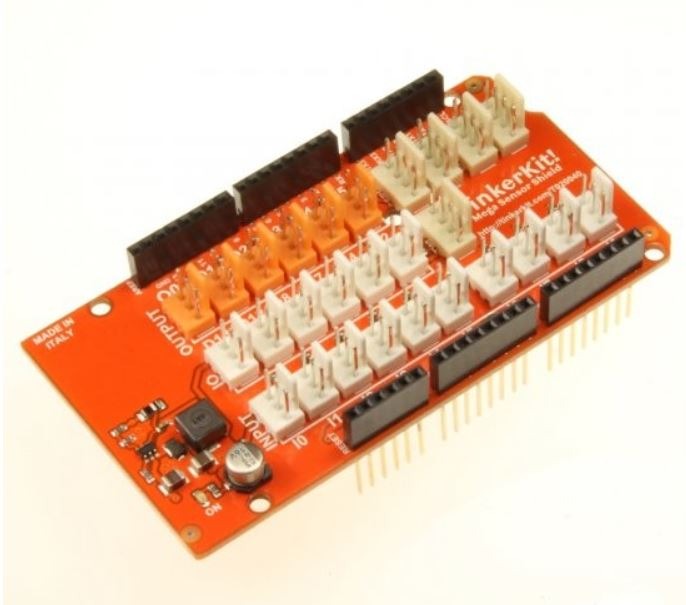

Module capteur shield Tinkerkit Mega
Référence -> T020040
La carte dispose de 22 connecteurs de 3 points pour connecter les périphériques TinkerKit. Les 10 connecteurs nommés de I0 à I9 sont des entrées analogiques et les 6 connecteurs O0 à 05 sont des sorties analogiques connectées sur les pins pouvant réaliser les sorties PWM de l’Arduino. Il est possible de modifier l’affectation des connecteurs de sorties O0 à 05 en entrées digitales pour utiliser des capteurs en valeur tout ou rien (état haut ou bas), mais pas pour des capteurs purement analogiques.
Connecteur TWI 4 points : Est présent sur la carte afin de connecter un périphérique supportant la liaison I2C. Le connecteur permet de fournir une alimentation en 5V et utilise les pins analogiques 4 et 5 pour réaliser l’interface i2C. L’utilisation de la connexion TWI se fait donc au détriment des entrées analogiques 4 et 5.
Connecteur SERIAL 4 points permet d’utiliser une liaison série pour d’autres périphériques, il fournit également une alimentation en 5V. Cela se fait au détriment de la liaison série standard de l’Arduino.
LED verte : témoigne du bon fonctionnement de la carte
Bouton poussoir : permet de réaliser la fonction Reset de la carte Arduino.
Le mappage des pins sur l’Arduino est le suivant:
- Pin 11 sur l’Arduino est câblé sur O0 sur le Shield
- Pin 10 sur l’Arduino est câblé sur O1 sur le Shield
- Pin 9 sur l’Arduino est câblé sur O2 sur le Shield
- Pin 6 sur l’Arduino est câblé sur O3 sur le Shield
- Pin 5 sur l’Arduino est câblé sur O4 sur le Shield
- Pin 3 sur l’Arduino est câblé sur O5 sur le Shield.
- Pin 2 sur l’Arduino est câblé sur D2 sur le Shield
- Pin 4 sur l’Arduino est câblé sur D4 sur le Shield
- Pin 7 sur l’Arduino est câblé sur D7 sur le Shield.
- Pin 8 sur l’Arduino est câblé sur D8 sur le Shield
- Pin 12 sur l’Arduino est câblé sur D12 sur le Shield
- Pin 13 sur l’Arduino est câblé sur D13 sur le Shield.
| PIN sur l’Arduino |
Désignation des pins |
Connecteur |
Désignation sur TinkerKit |
| GND | Broches de terre | GND | Broches de terre |
| AREF | Tension de référence pour les entrées analogiques | AREF | Tension de référence pour les entrées analogiques |
| VIN | La tension d’alimentation de la carte Arduino lorsqu’il utilise une source d’alimentation externe | VIN | La tension d’alimentation de la carte Arduino lorsqu’il utilise une source d’alimentation externe |
| 5V | 5V régulée de l’Arduino | 5V | 5V régulée de l’Arduino |
| 0 | RX0 entrée série asynchrones | RX | entrée série asynchrones |
| 1 | TX0 sortie série asynchrones | TX | sortie série asynchrones |
| 2 | PWM Fonction correspondante analogWrite () |
D2 | Entrée ou sortie PWM lecture ou écriture numérique |
| 3 | PWM Fonction correspondante analogWrite () |
O5 | Sortie |
| 4 | PWM Fonction correspondante analogWrite () |
D4 | Entrée ou sortie PWM lecture ou écriture numérique |
| 5 | PWM Fonction correspondante analogWrite () |
O4 | Sortie |
| 6 | PWM Fonction correspondante analogWrite () |
O3 | Sortie |
| 7 | PWM Fonction correspondante analogWrite () |
D7 | Entrée ou sortie PWM lecture ou écriture numérique |
| 8 | PWM Fonction correspondante analogWrite () |
D8 | Entrée ou sortie PWM lecture ou écriture numérique |
| 9 | PWM Fonction correspondante analogWrite () |
O2 | Sortie |
| 10 | PWM Fonction correspondante analogWrite () |
O1 | Sortie |
| 11 | PWM Fonction correspondante analogWrite () |
O0 | Sortie |
| 12 | PWM Fonction correspondante analogWrite () |
D12 | Entrée ou sortie PWM lecture ou écriture numérique |
| 13 | PWM Fonction correspondante analogWrite () |
D13 | Entrée ou sortie PWM lecture ou écriture numérique |
| 14 | TX3 sortie série asynchrones | TX3 | sortie série asynchrones |
| 15 | RX3 entrée série asynchrones | RX3 | entrée série asynchrones |
| 16 | TX2 sortie série asynchrones | TX2 | sortie série asynchrones |
| 17 | RX2 entrée série asynchrones | RX2 | entrée série asynchrones |
| 18 | TX1 sortie série asynchrones | TX1 | sortie série asynchrones |
| 19 | RX1 entrée série asynchrones | RX1 | entrée série asynchrones |
| 20 | SDA interface I2C | SDA | interface I2C |
| 21 | SCL interface I2C | SCL | interface I2C |
| A0 | entrée analogique 10bits soit 1024 points | I0 | entrée |
| A1 | entrée analogique 10bits soit 1024 points | I1 | entrée |
| A2 | entrée analogique 10bits soit 1024 points | I2 | entrée |
| A3 | entrée analogique 10bits soit 1024 points | I3 | entrée |
| A4 | entrée analogique 10bits soit 1024 points | I4 | entrée |
| A5 | entrée analogique 10bits soit 1024 points | I5 | entrée |
| A6 | entrée analogique 10bits soit 1024 points | I6 | entrée |
| A7 | entrée analogique 10bits soit 1024 points | I7 | entrée |
| A8 | entrée analogique 10bits soit 1024 points | I8 | entrée |
| A9 | entrée analogique 10bits soit 1024 points | I9 | entrée |
