Détecteur d’inclinaison

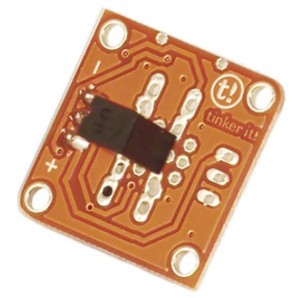

Le capteur T000190 est un détecteur d’inclinaison qui fait passer une sortie de l’état haut à l’état bas lorsqu’il est incliné.

Ce module contient deux contacts et une petite bille de métal. Lorsque le capteur est dans sa position verticale, la balle relie les deux points de contacts, fermant le circuit électrique. Lorsque le module est incliné, la balle se déplace et le circuit s’ouvre. En position verticale, le module fournit une tension de sortie de 5V et quand elle est inclinée, elle passe à 0V.

Le module à la vertical =  5V en sortie
Le module incliné =  0V en sortie

Lorsqu’il est connecté à une entrée sur la carte Arduino à l’aide de la carte TinkerKit, vous pouvez lire une valeur de 1023 alors qu’il se trouve en position vertical .Lorsqu’il est incliné vous pouvez lire la valeur 0

Définition des LED

LED verte : signale que le module est correctement alimenté
LED jaune : la LED s’illumine quand une connexion est établie (le capteur est en position verticale).

Ce module est un capteur. Le connecteur doit être connecté à l’une des entrées de la carte TinkerKit.
